CS-F9の構造＆搭載機能

の特徴

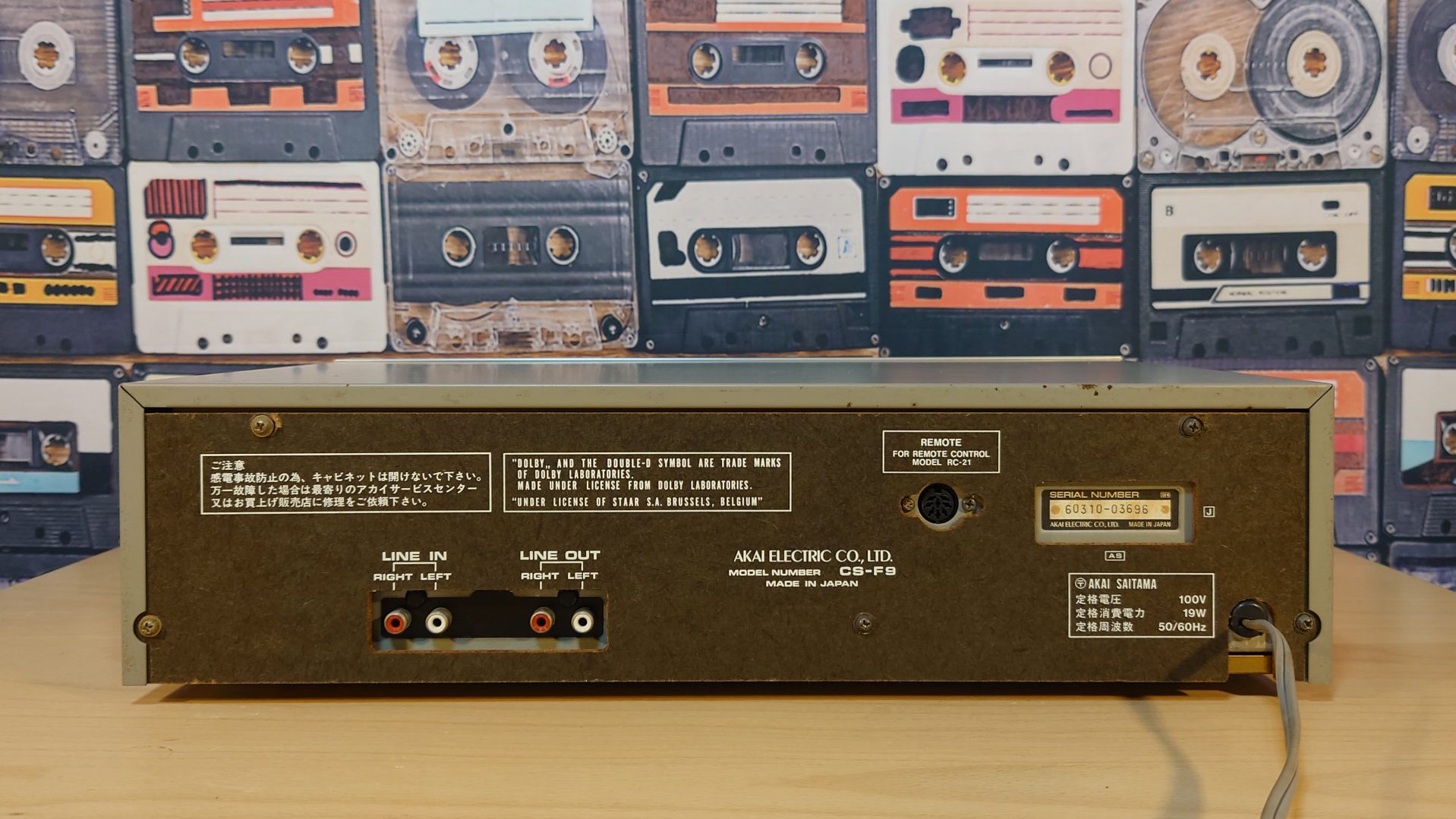

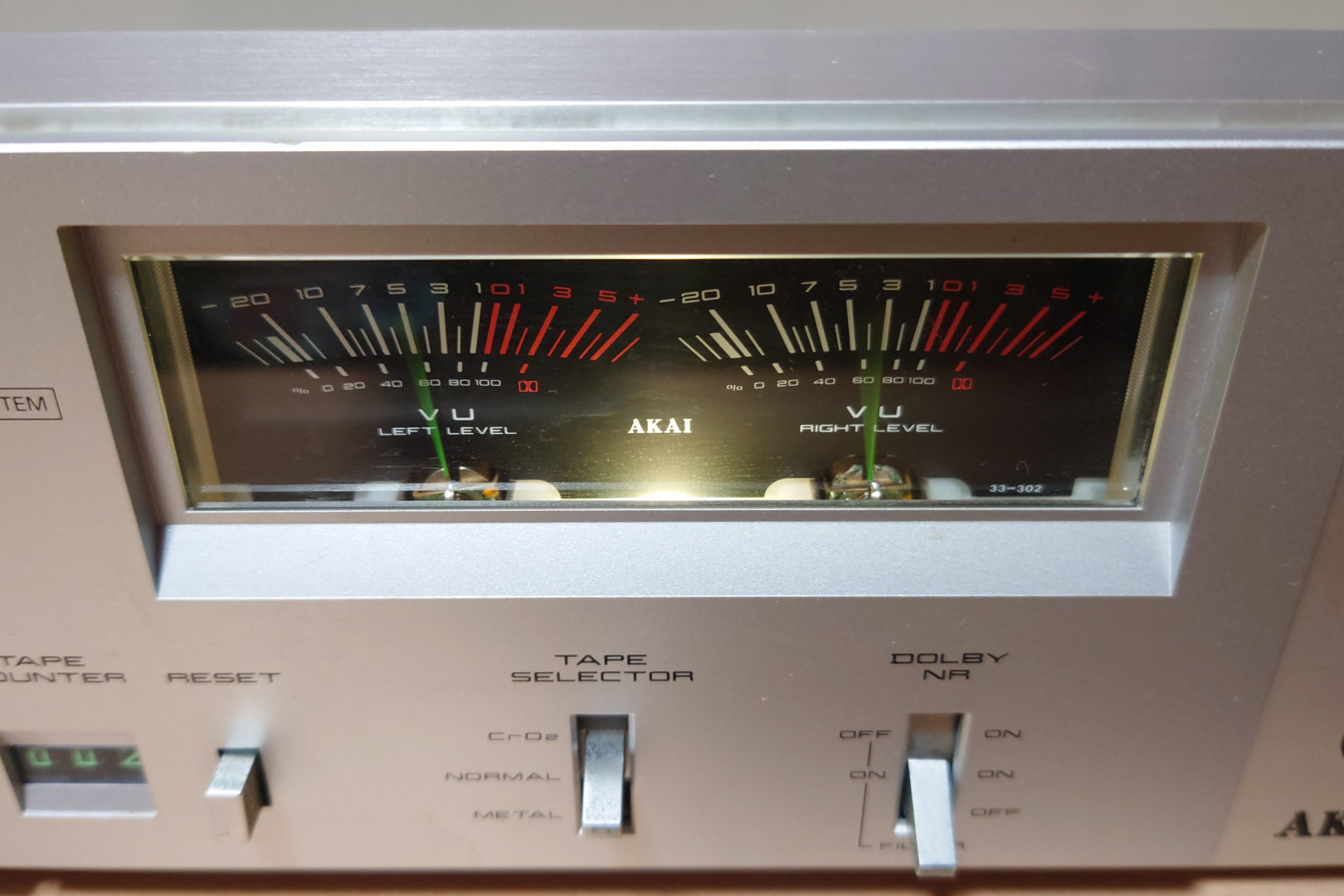

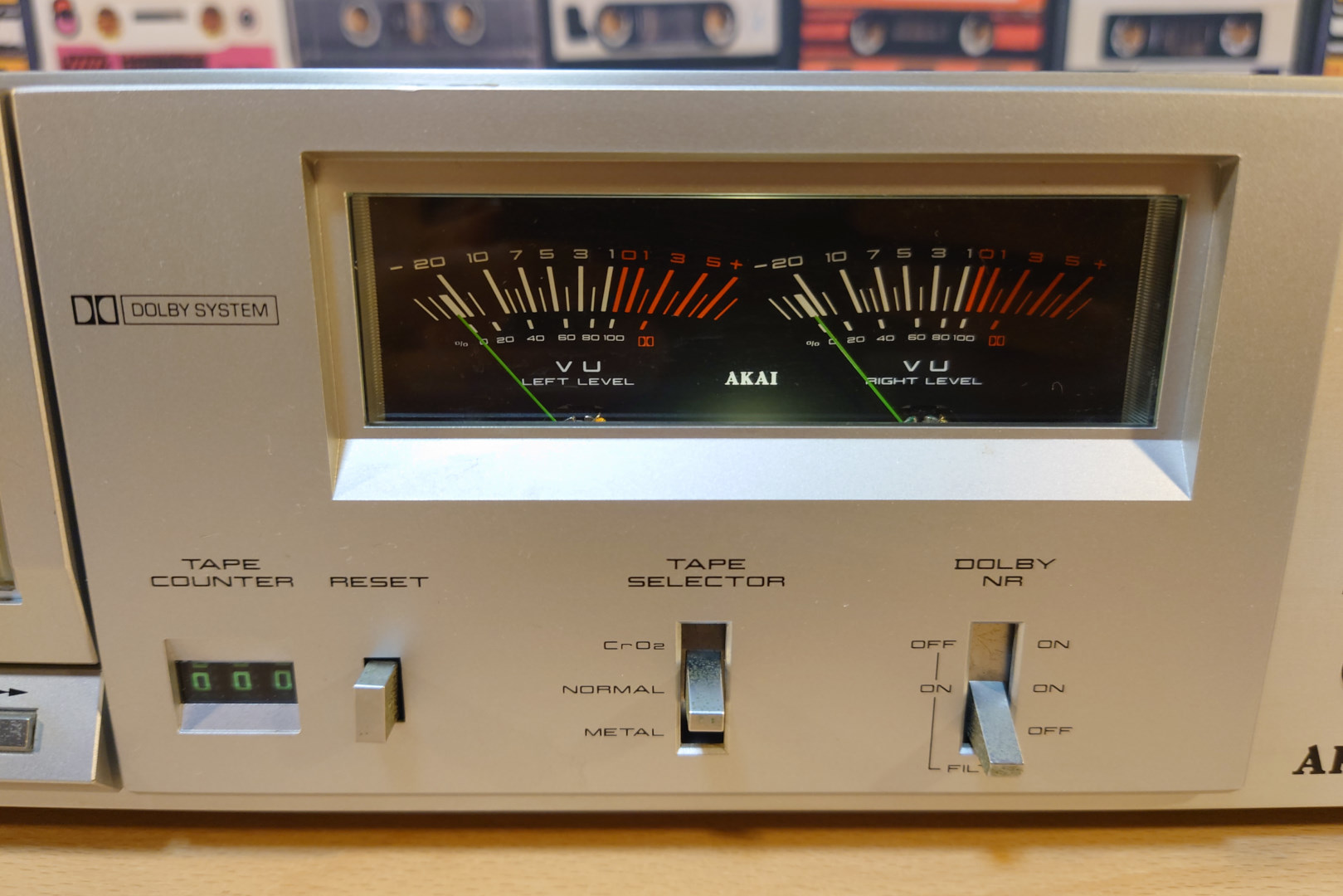

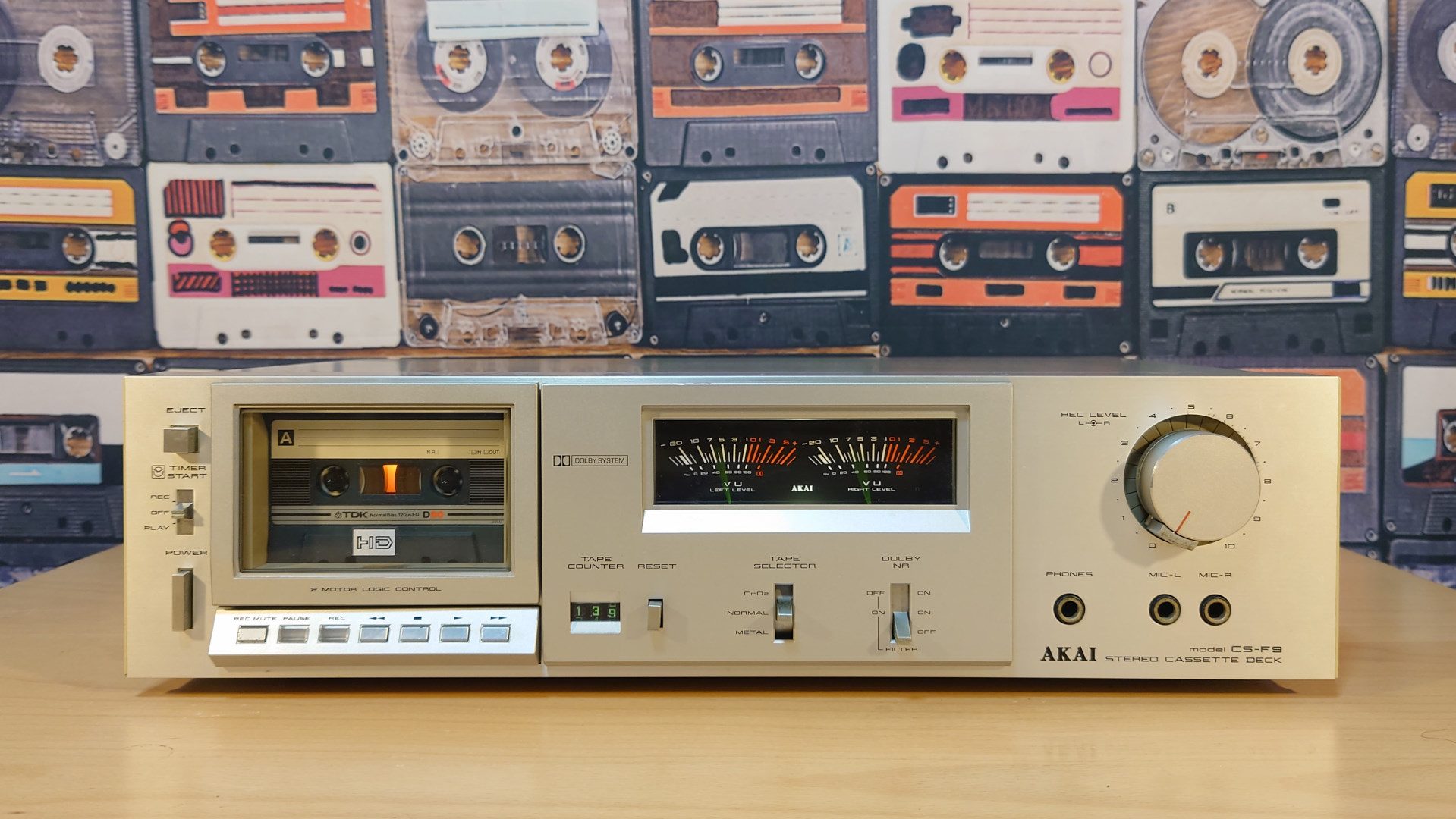

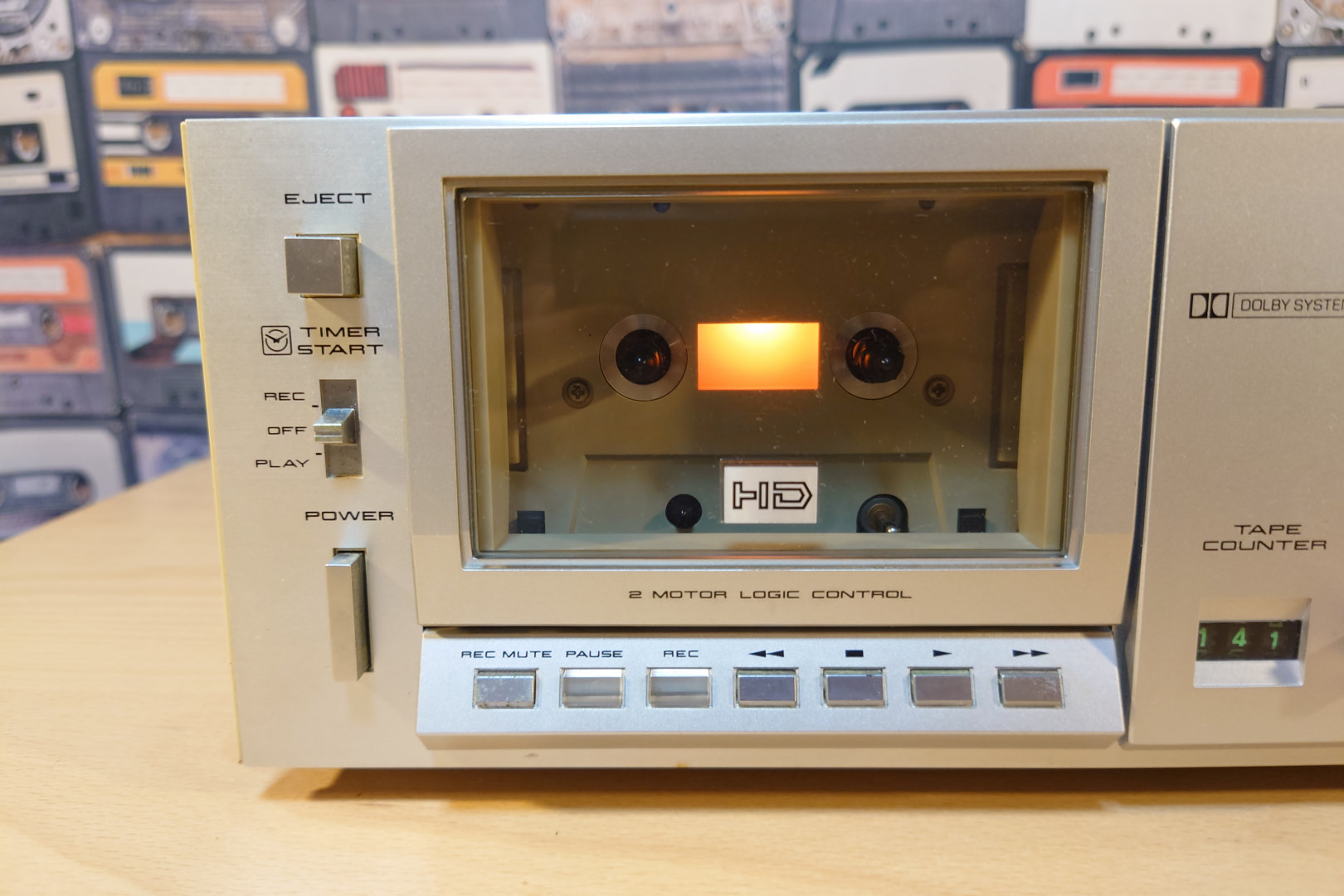

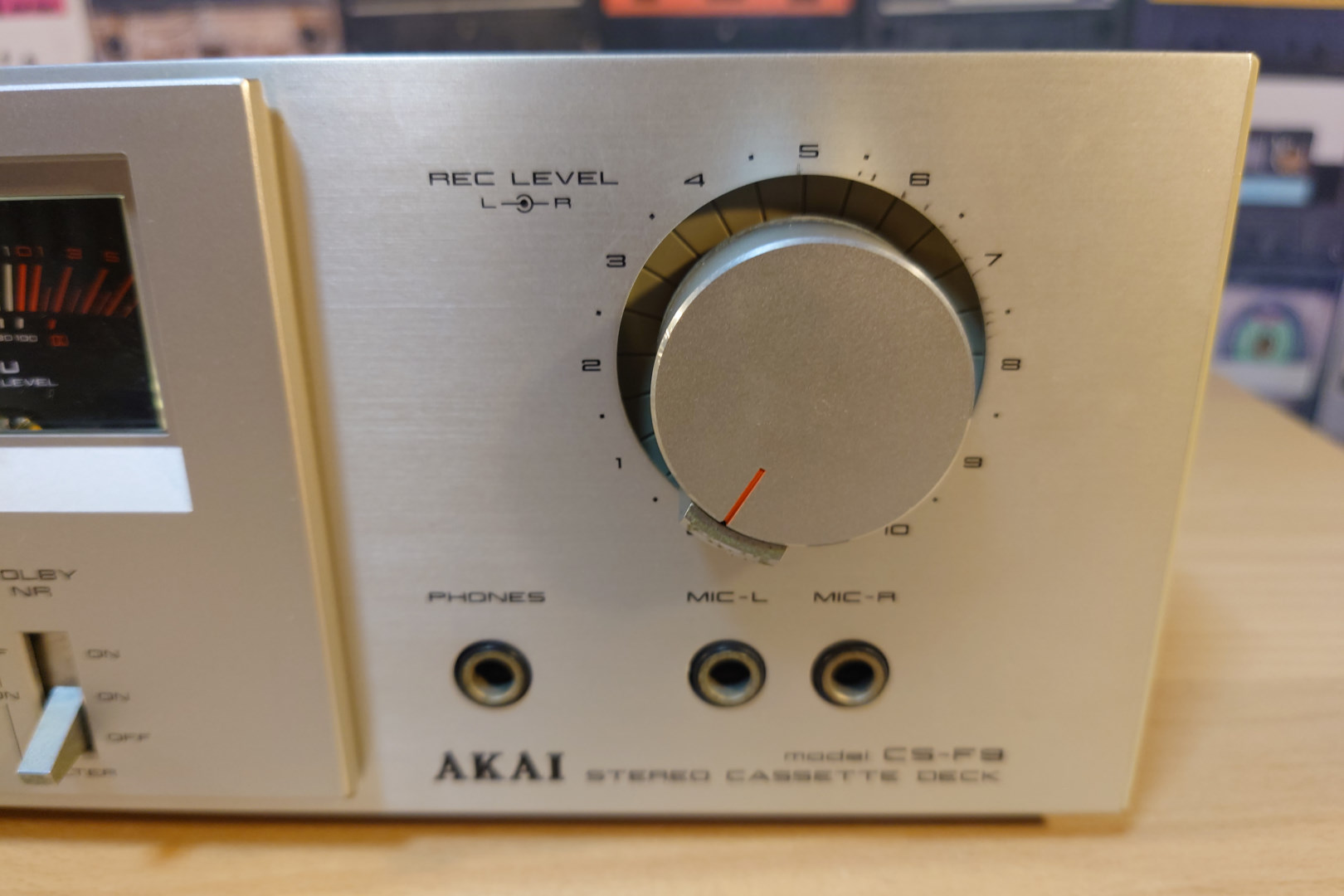

◎’80年代にしてアナログＶＵメーター搭載(デジタルメーターが多くなる時代）
○マニュアルテープセレクター
○機能は必要最低限のみの簡素なデッキ

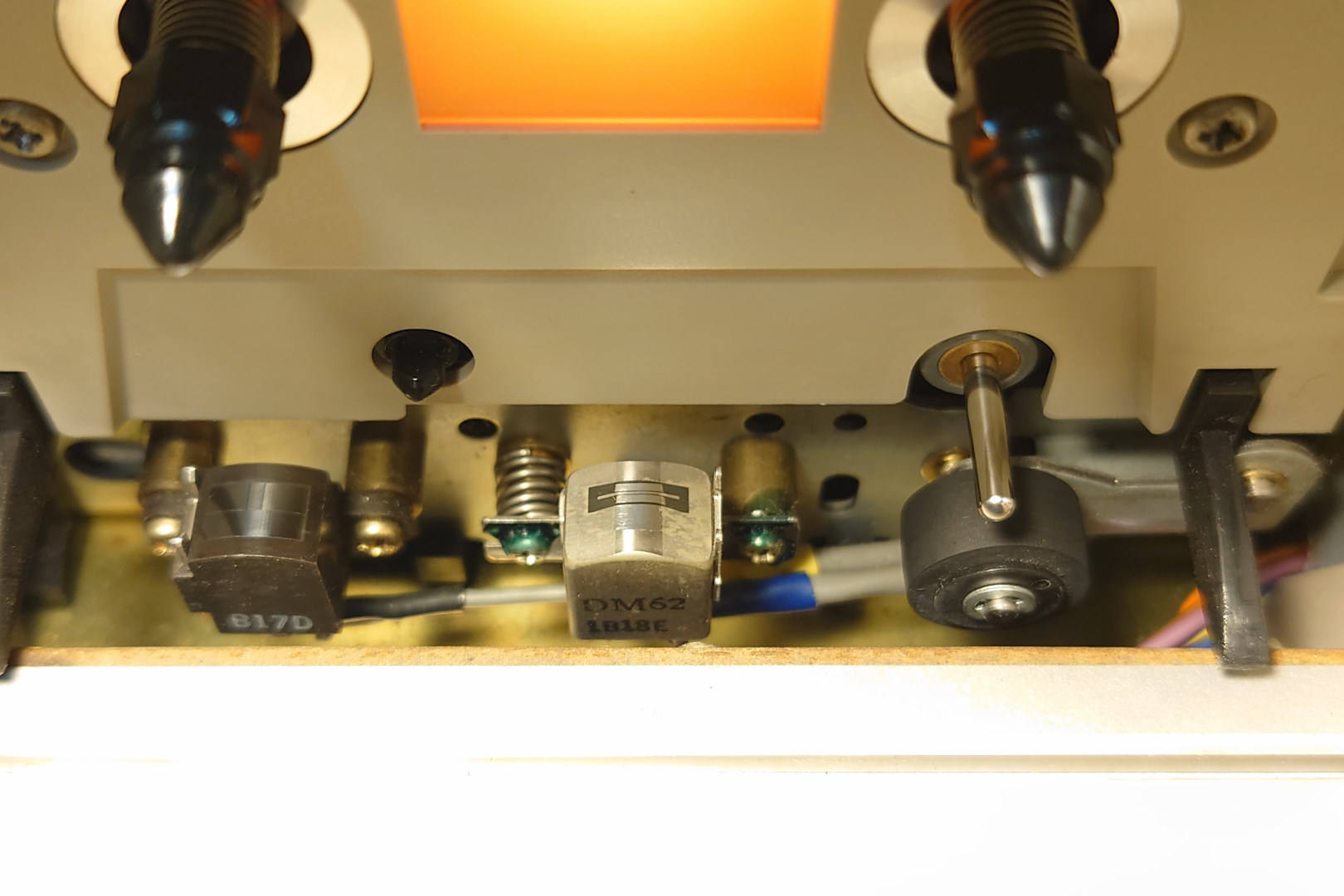

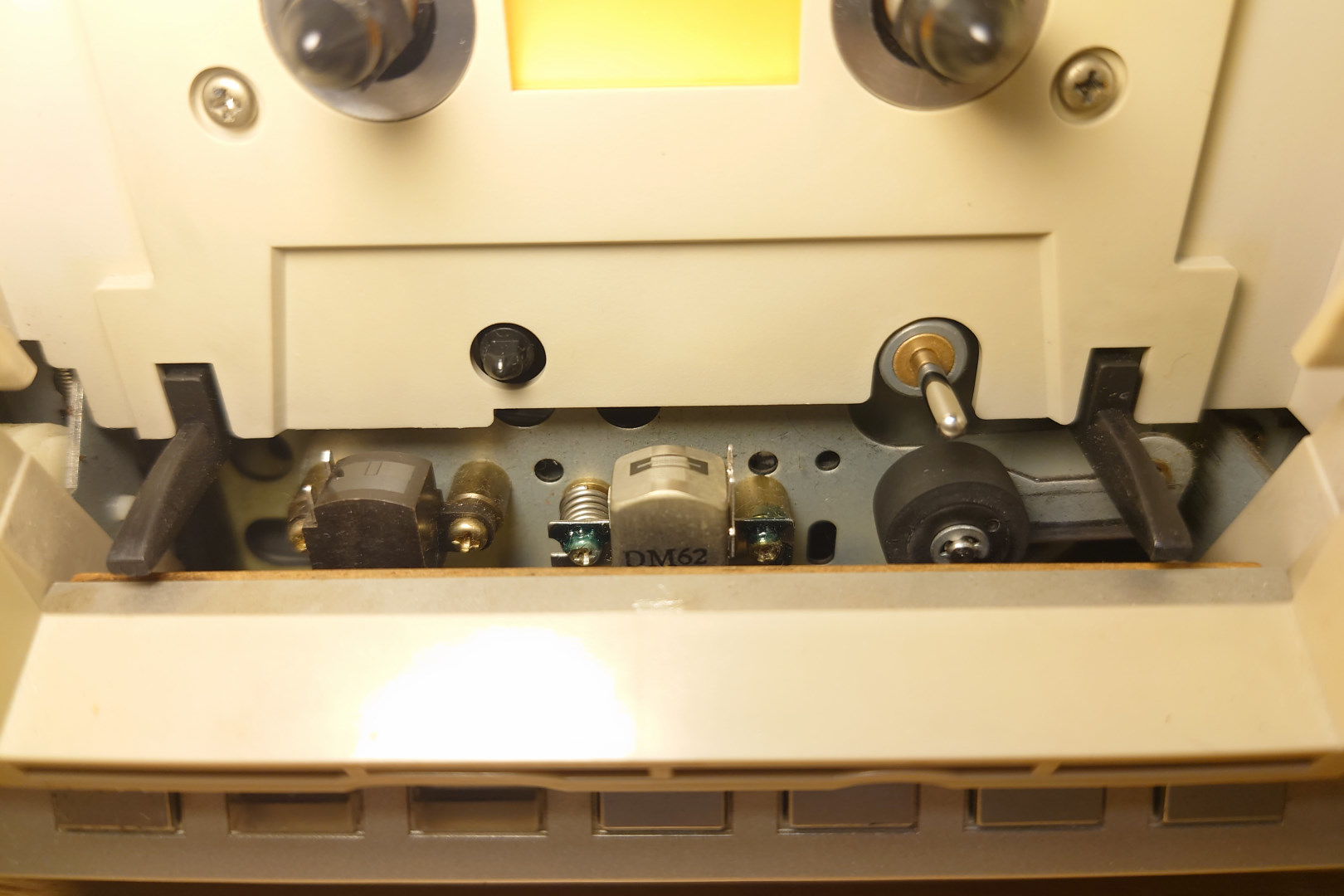

△ＧＸヘッドではない（）

オープン・ザ・キャビネット

サムネイル画像をクリックすると拡大画像をご覧いただけます。

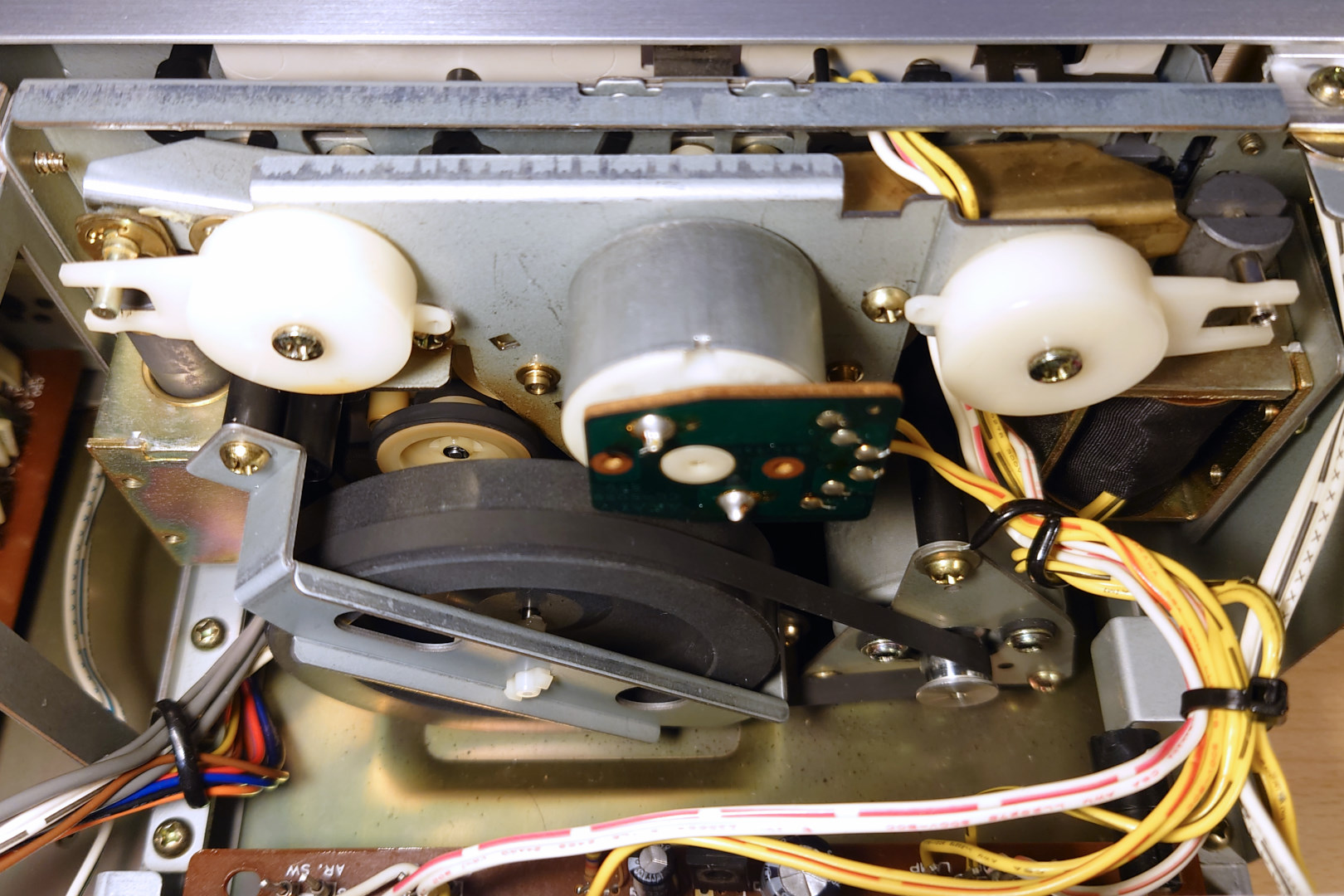

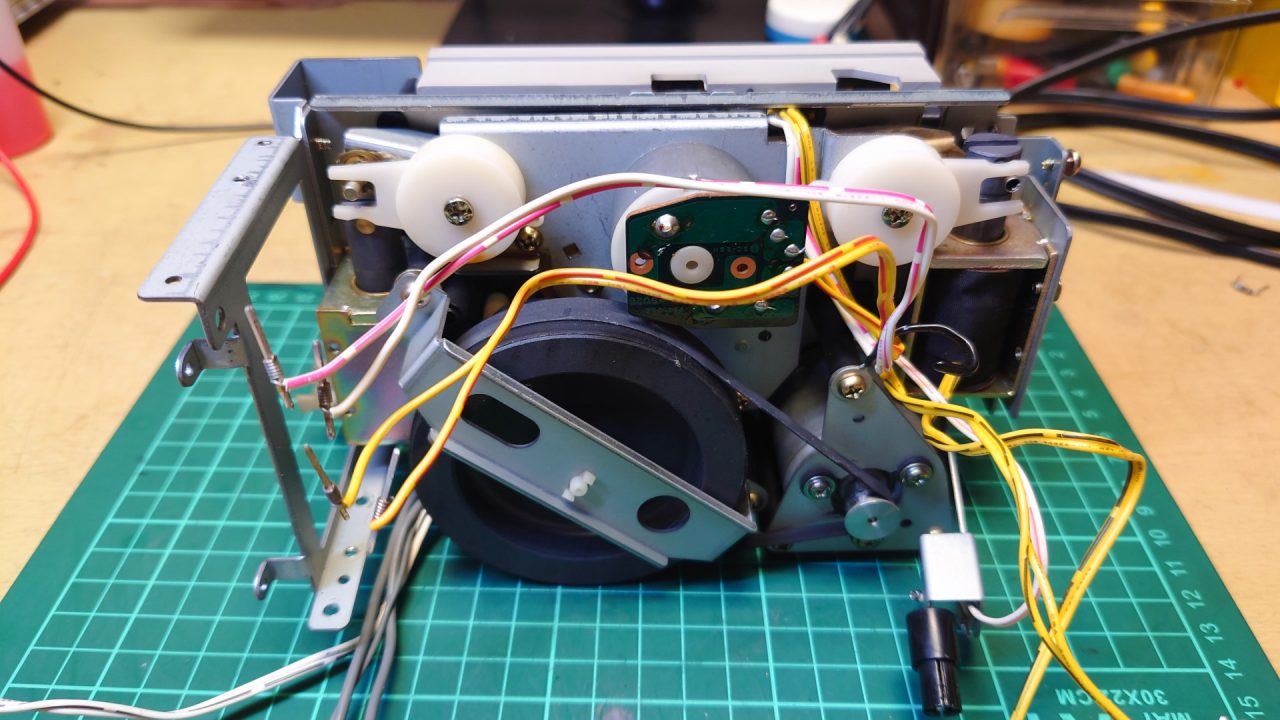

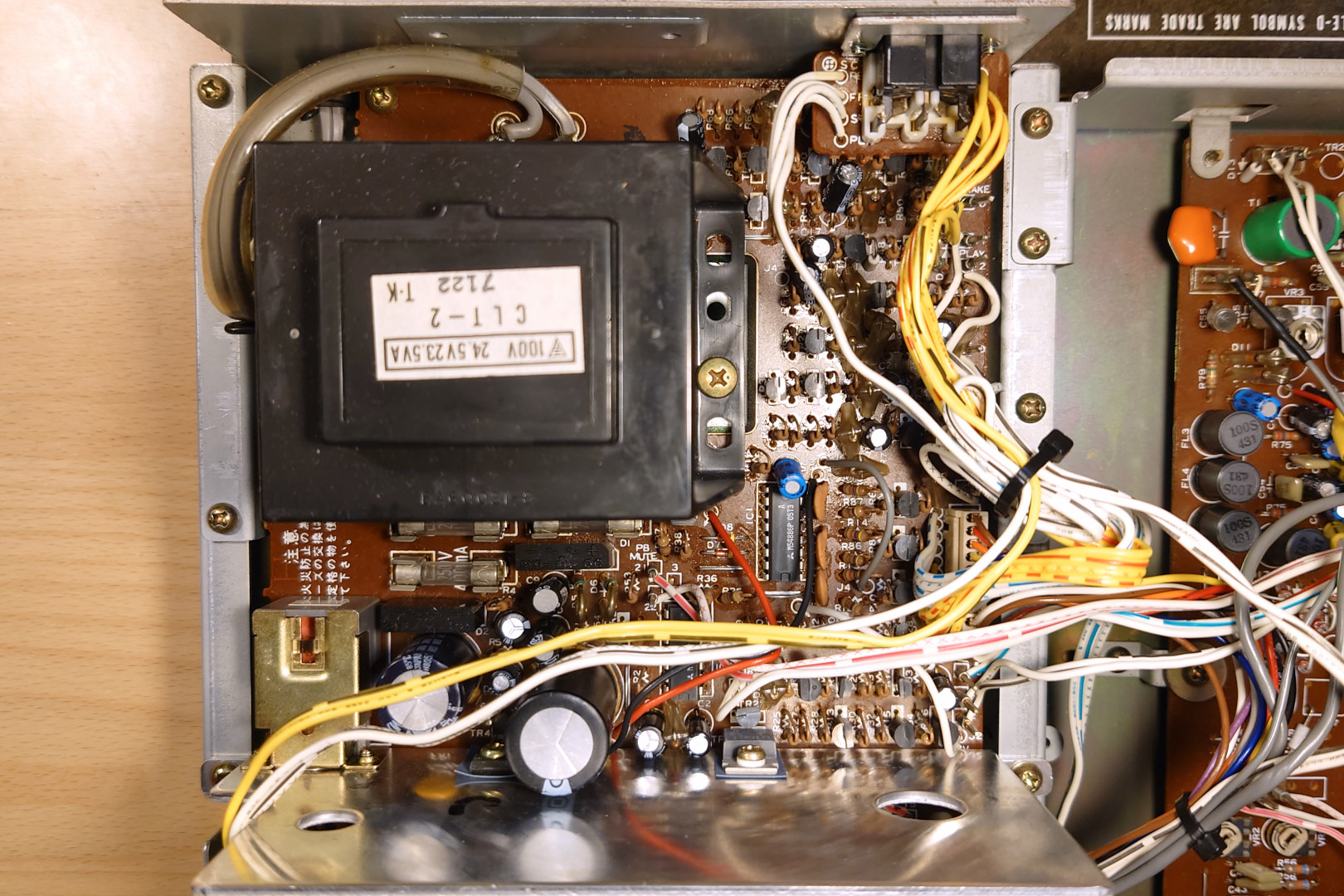

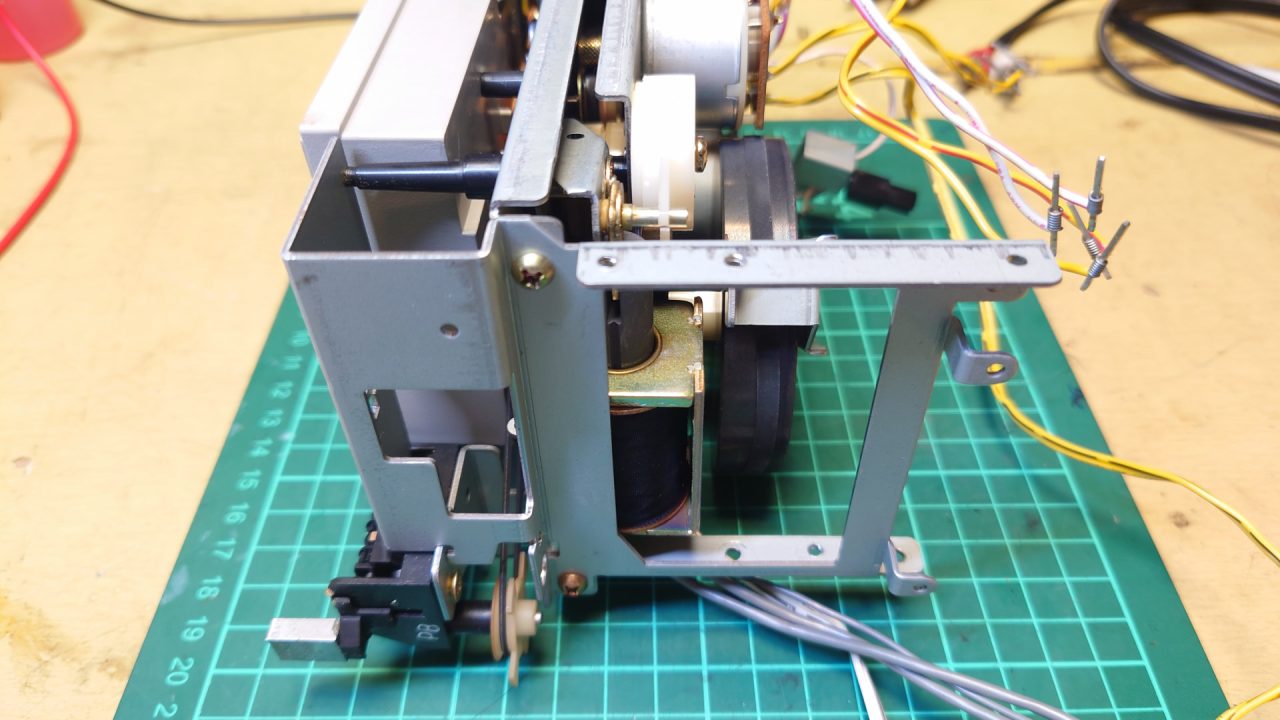

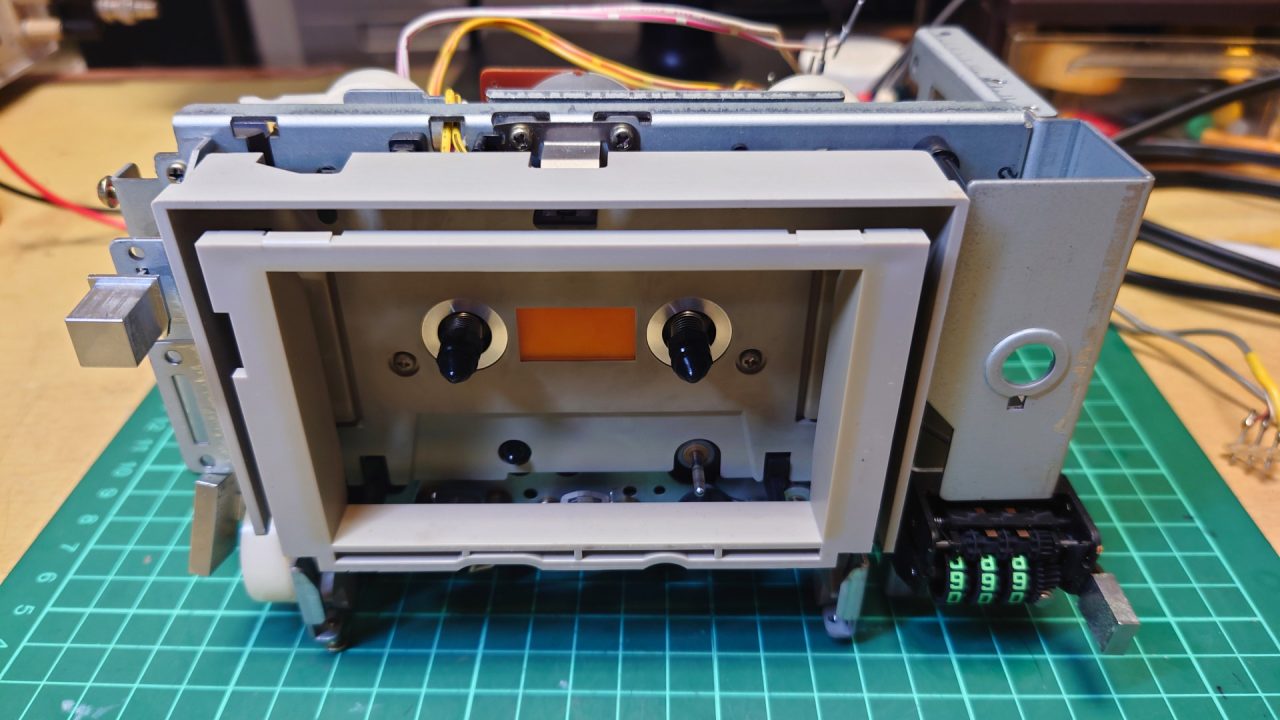

【メカニズム】 メカは廉価機らしくない立派なものが付いています。上位機種と殆ど同じかもしれません。	【電源トランス・制御回路】 電源トランスも廉価機にしては立派で、容量23.5VAと余裕がありそうです。制御回路はこの時期のAKAIらしい、所狭しとぎっちり電子部品が実装されている感じです。

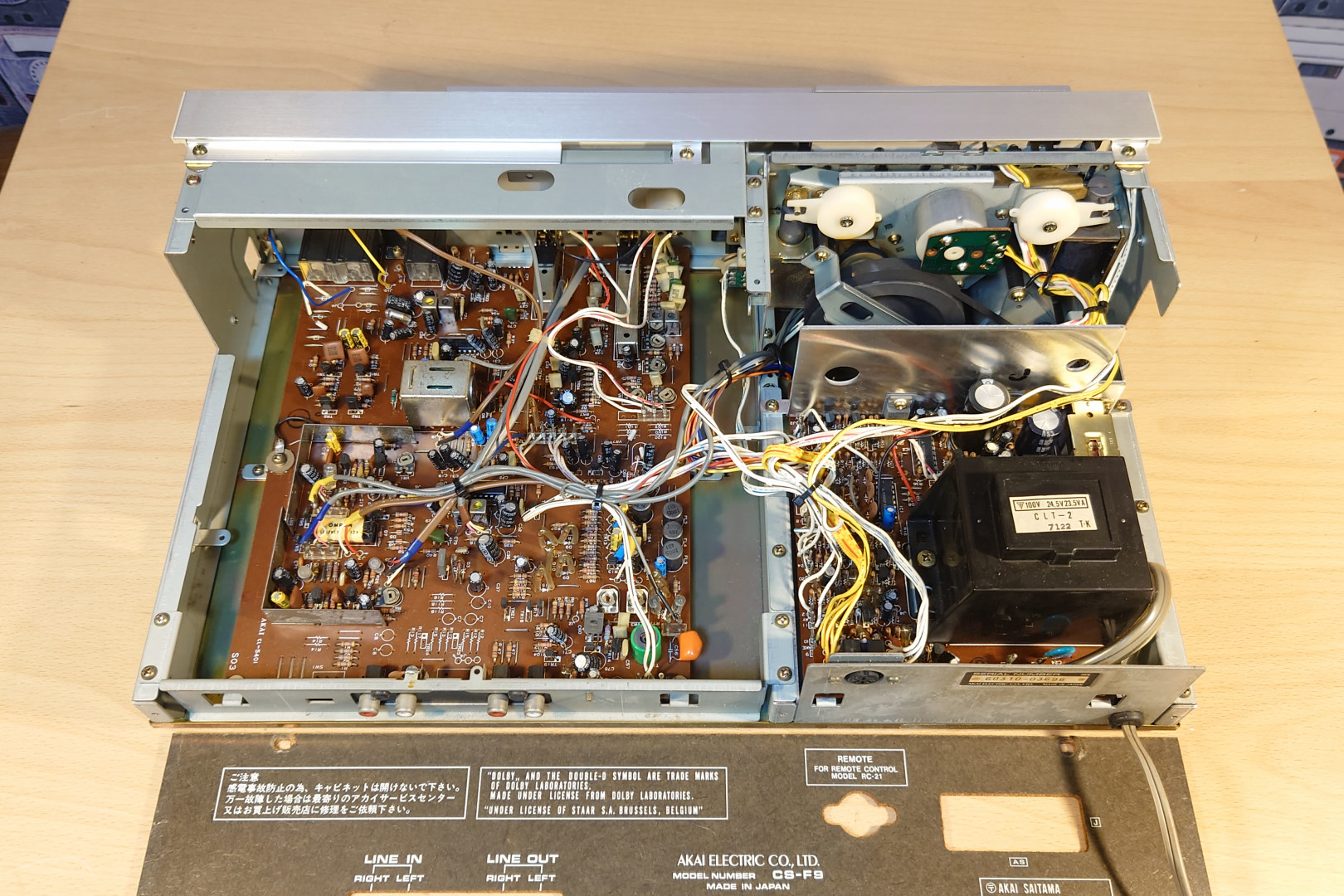

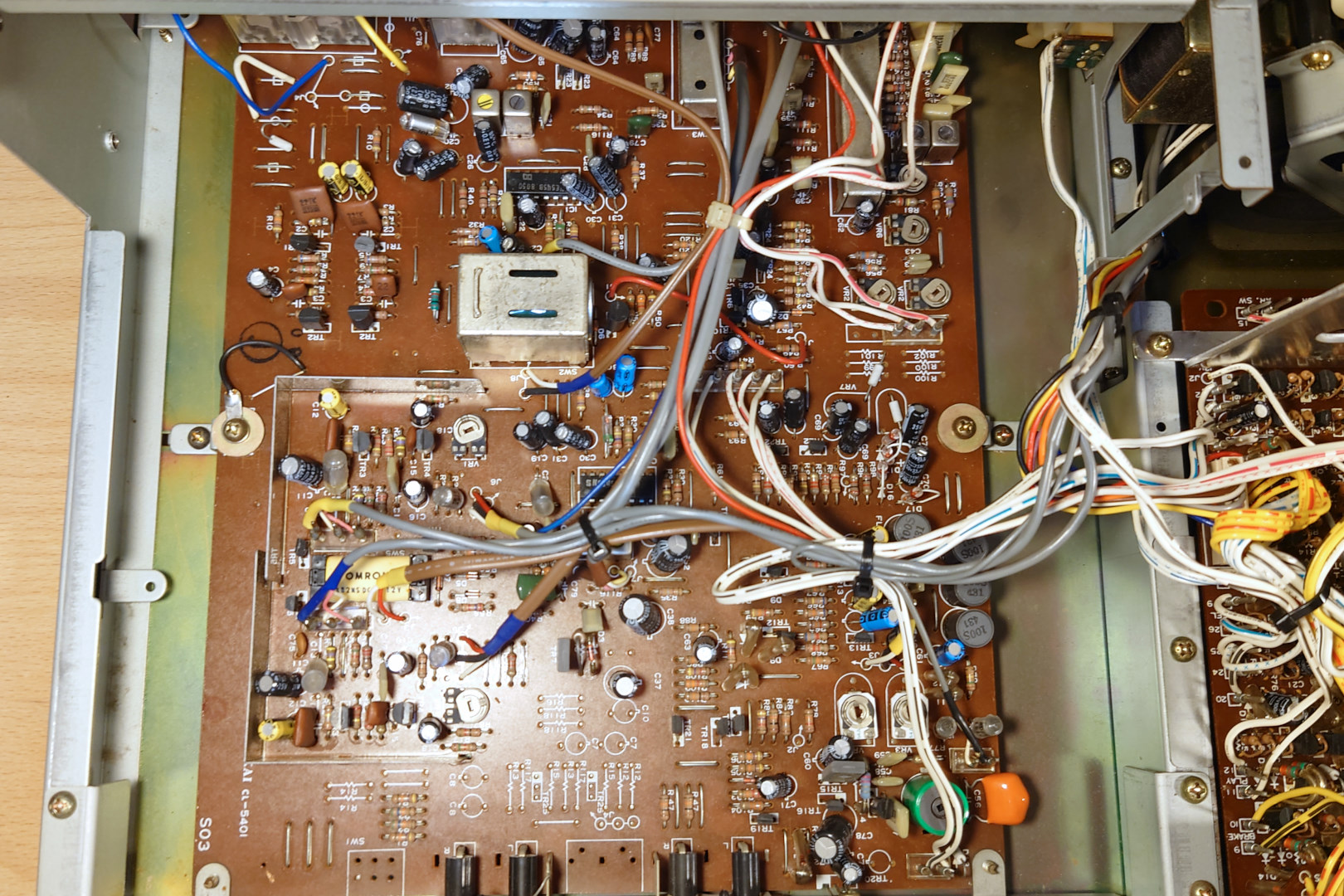

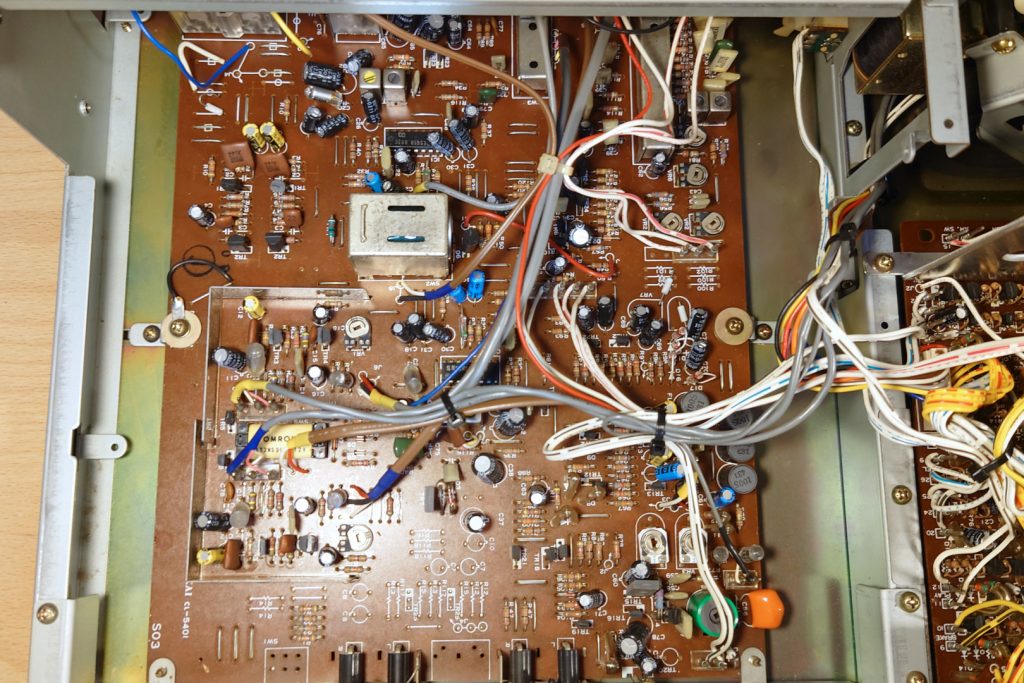

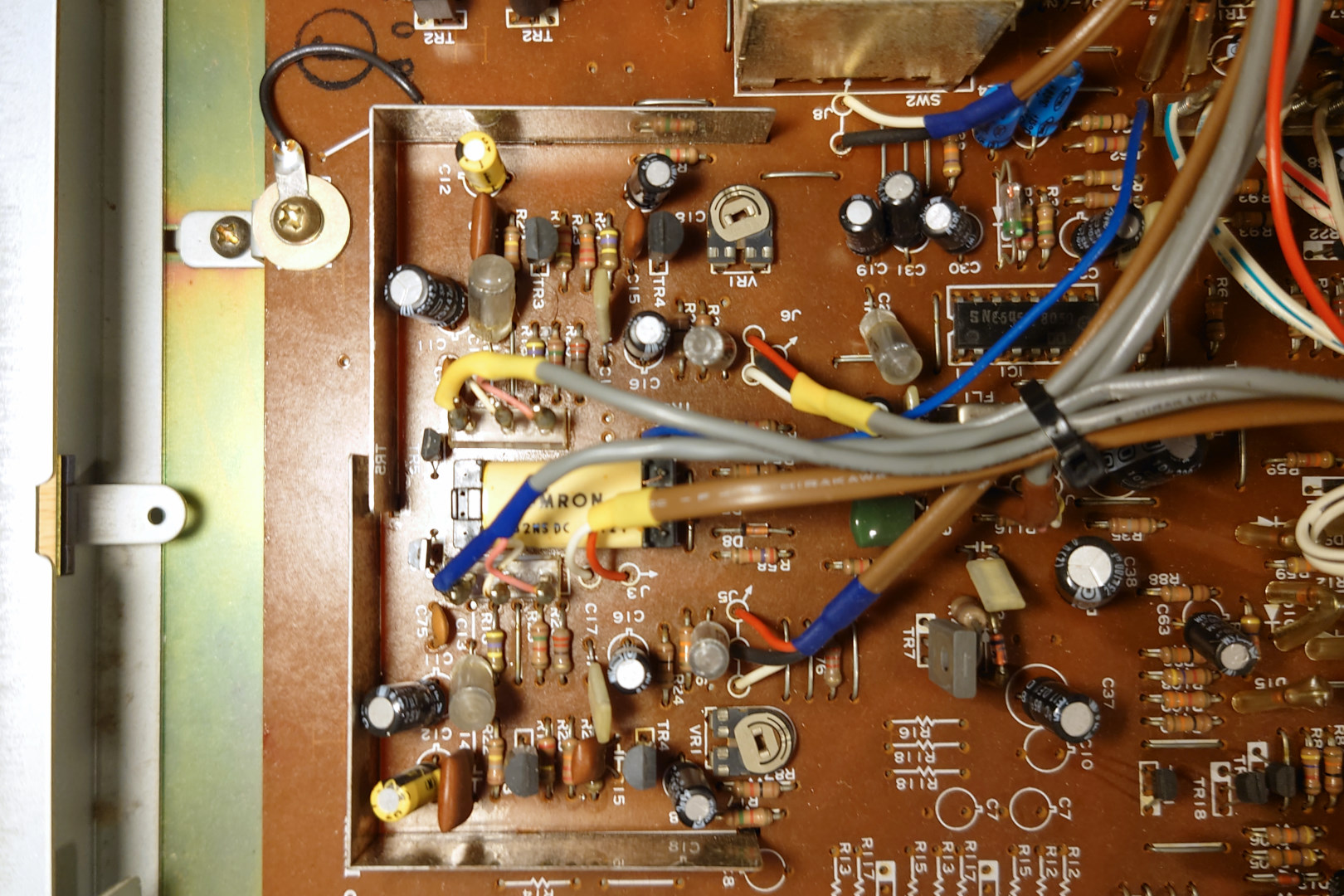

【アンプ回路全景】 こちらもこの時期のAKAIの特徴である、配線類はコネクタ一切なしの取り回しです。1980年に入ると他社ではコネクタを積極的に使うようになるので、少し時代遅れ感もあります。	【再生アンプ】 トランジスタ２石ずつのシンプルな増幅回路です。オムロン製のリレーはミューティング用でしょうか。AKAI製のデッキはこのリレーが本当に多く使われています。

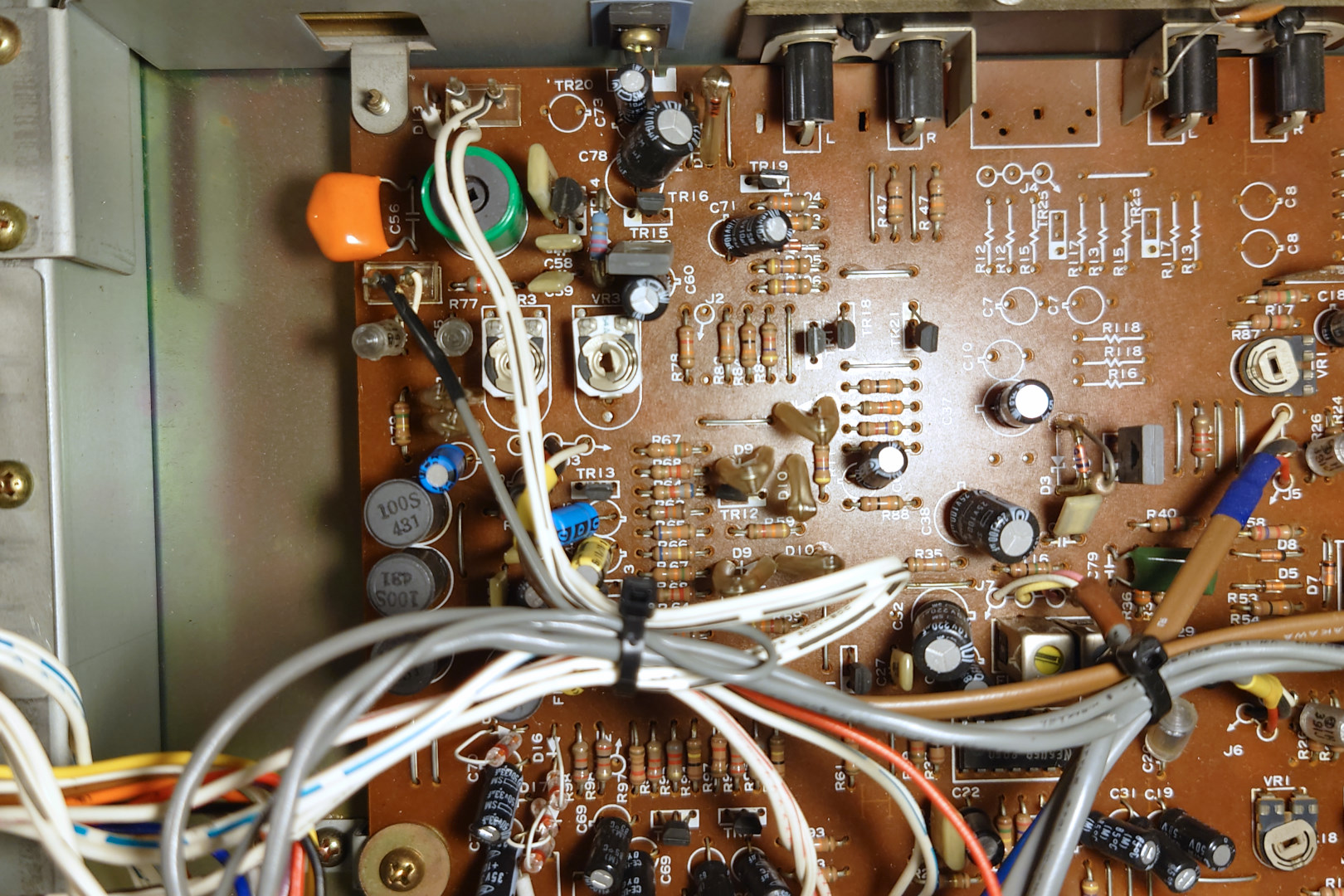

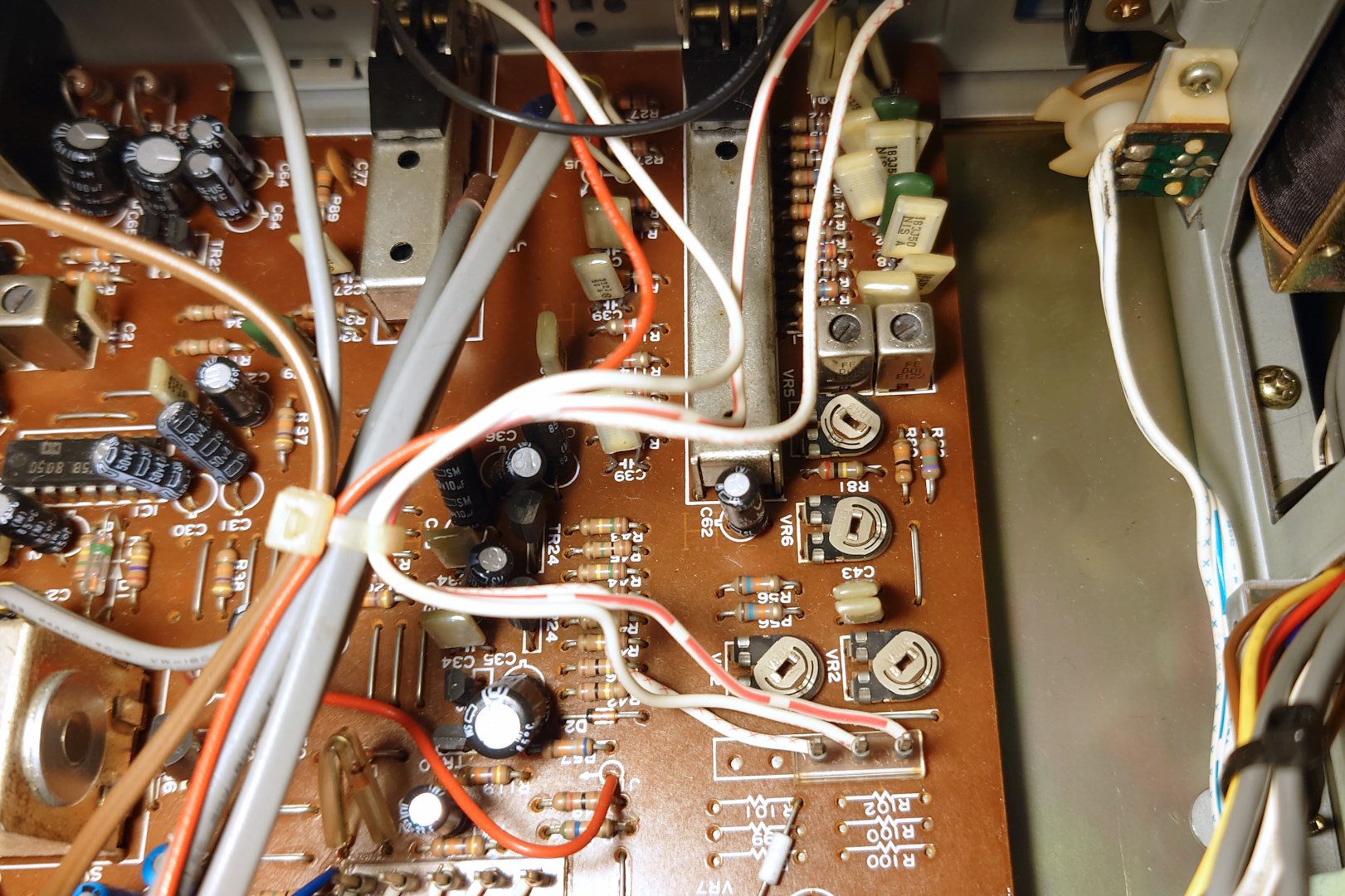

【バイアス発振回路】 ２つの半固定抵抗がバイアス調整用のトリマーです。橙色のFilmコンデンサのすぐ傍なる配線が消去ヘッドの配線です。	【録音アンプ・イコライザー回路】 ちょうどテープセレクタの裏側の部分です。セレクタスイッチの隣に抵抗とコンデンサが陳列されているのが、録音イコライザ回路と思われます。半固定抵抗が録音レベルのゲイン調整です。

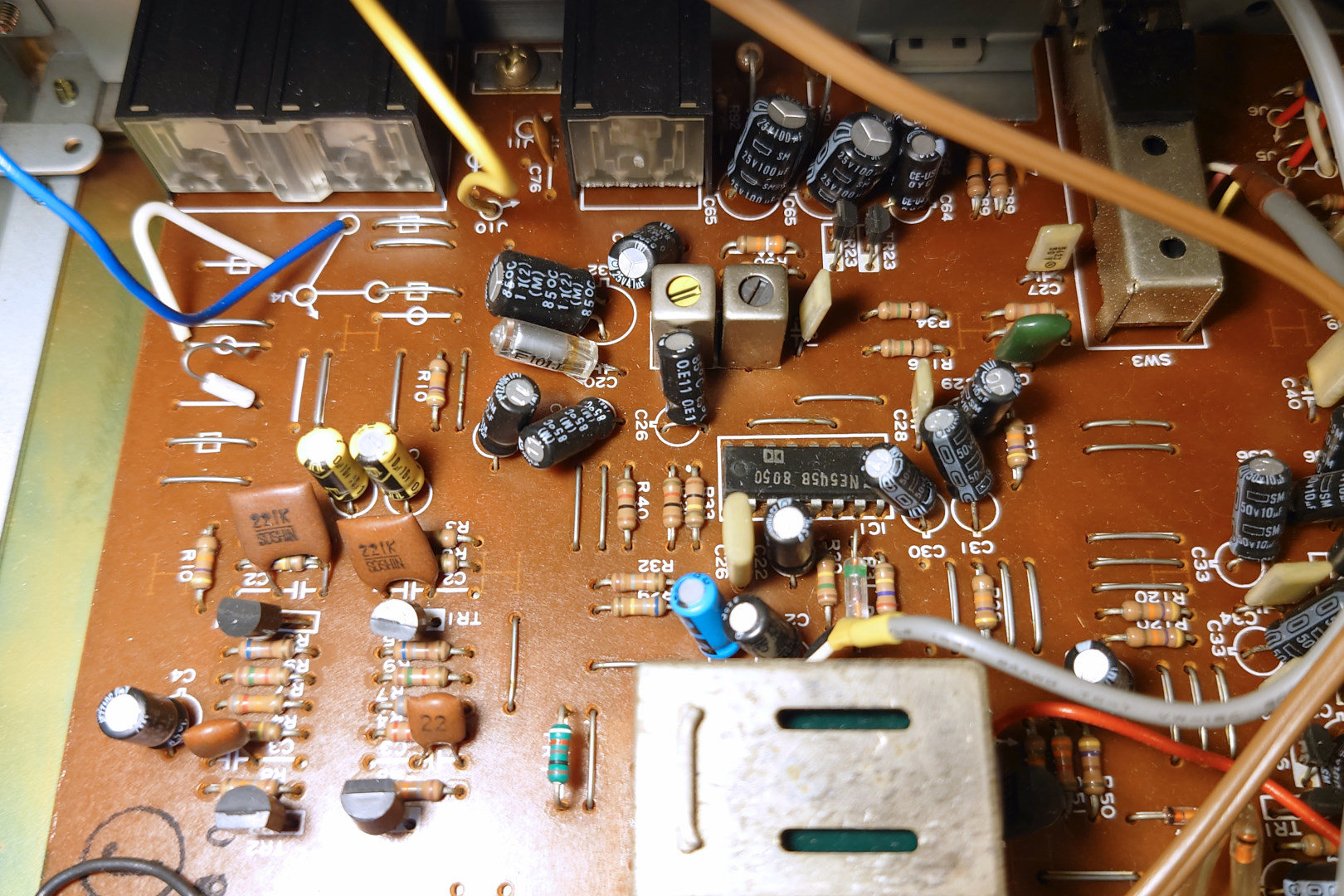

【ドルビーIC、録再切替リレー】 ドルビーNRのICはNE545Bで、70年代後期から色んなデッキで見かけるICです。1981年のデッキでまだ実装されていますが、そろそろ採用が終わる頃合いでしょうか。手前に写っている無駄に大きい物体が録音再生を切り替えるリレーです。

サムネイル画像をクリックすると拡大画像をご覧いただけます。

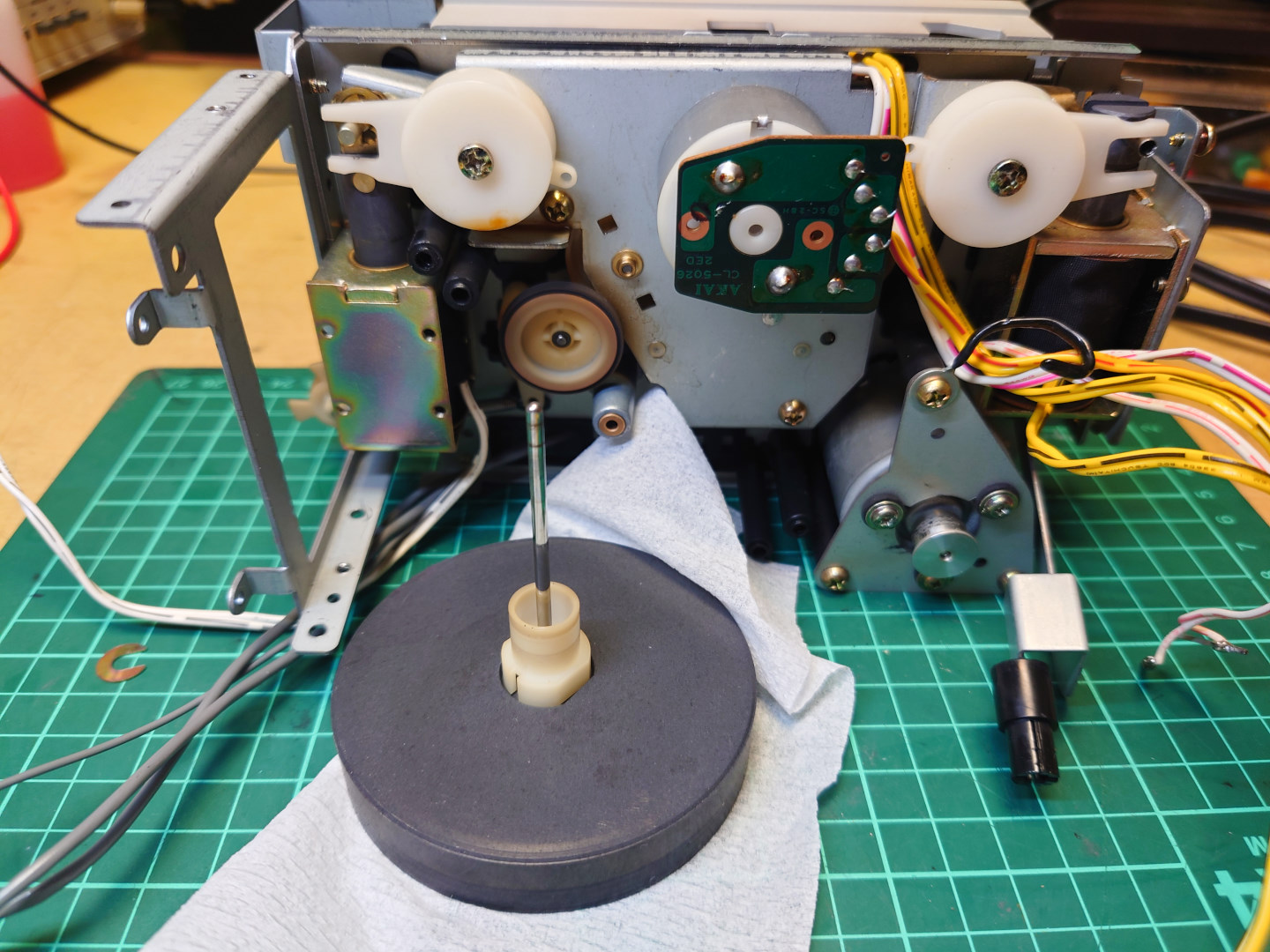

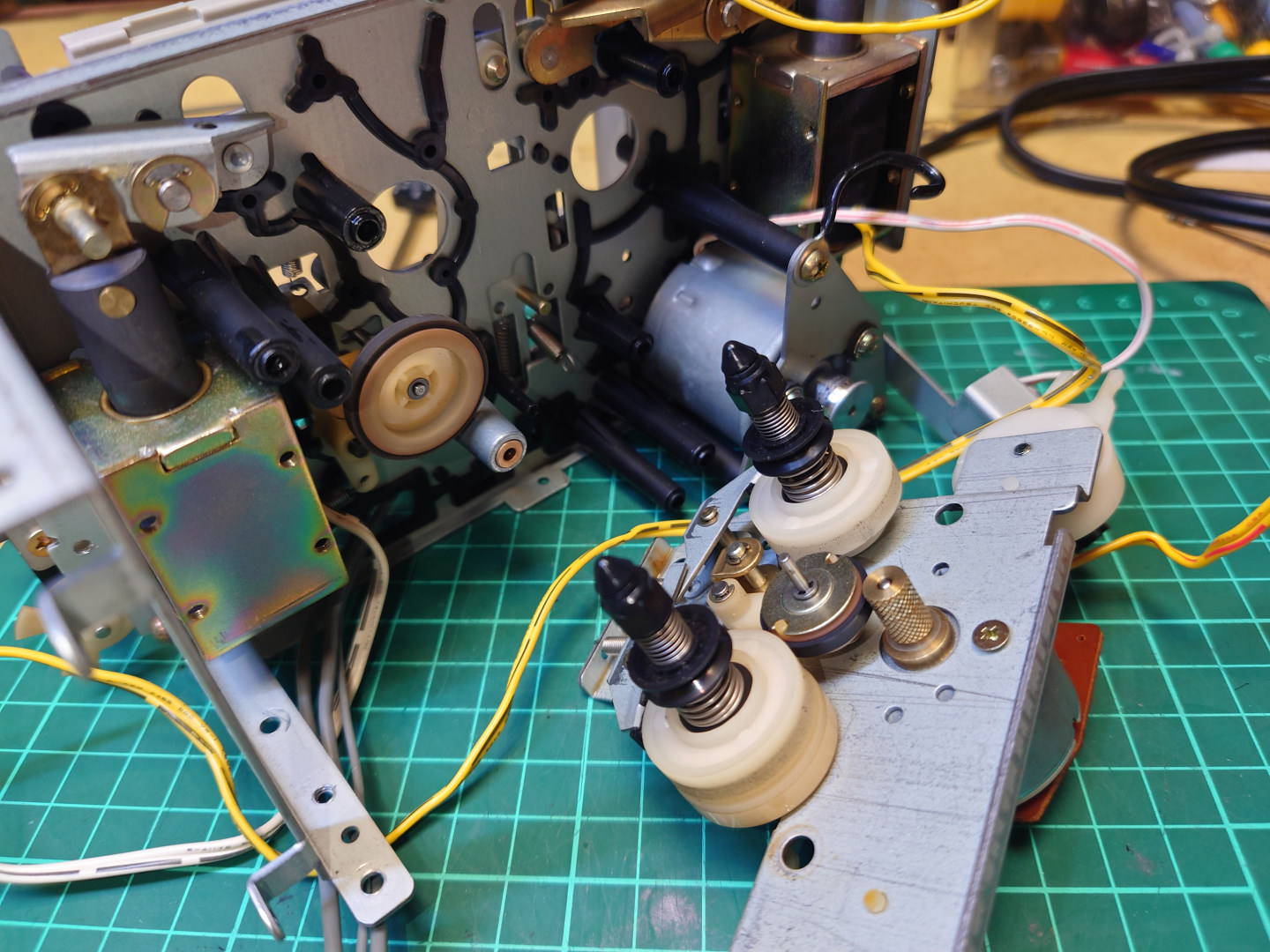

【フライホイール取り外し】 廉価機にしてはかなり大きく立派です。再生時にアイドラーを駆動するために真ん中部分が樹脂になっています。	【リール駆動部分取り外し】 リール駆動はゴムアイドラー式です。整備性が悪いAKAIにしては、ここはアッセンブリで外れるようになっており、メンテナンスが比較的楽でした。（分解はそこまでではないが脱着が超大変なのがAKAI）

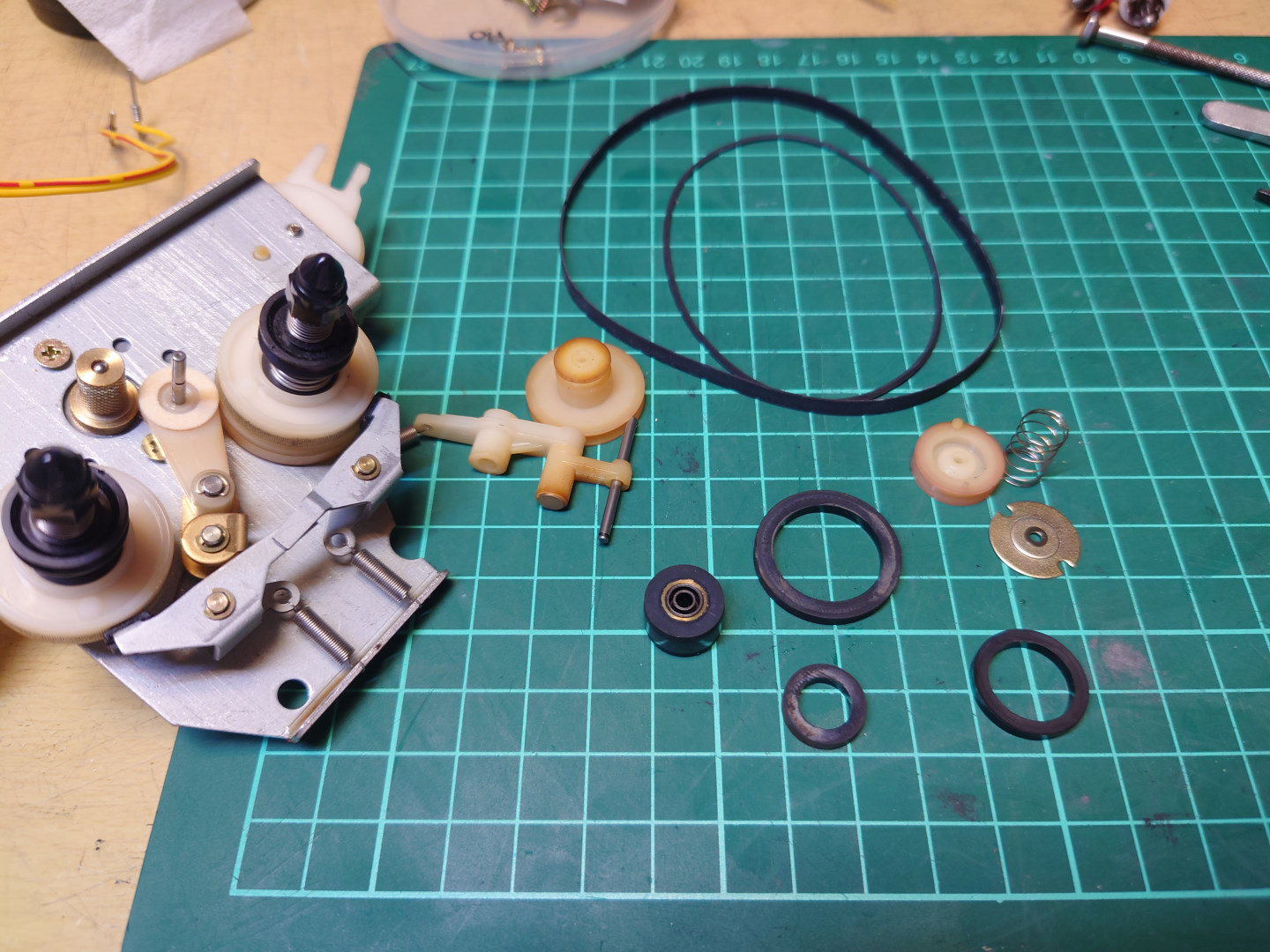

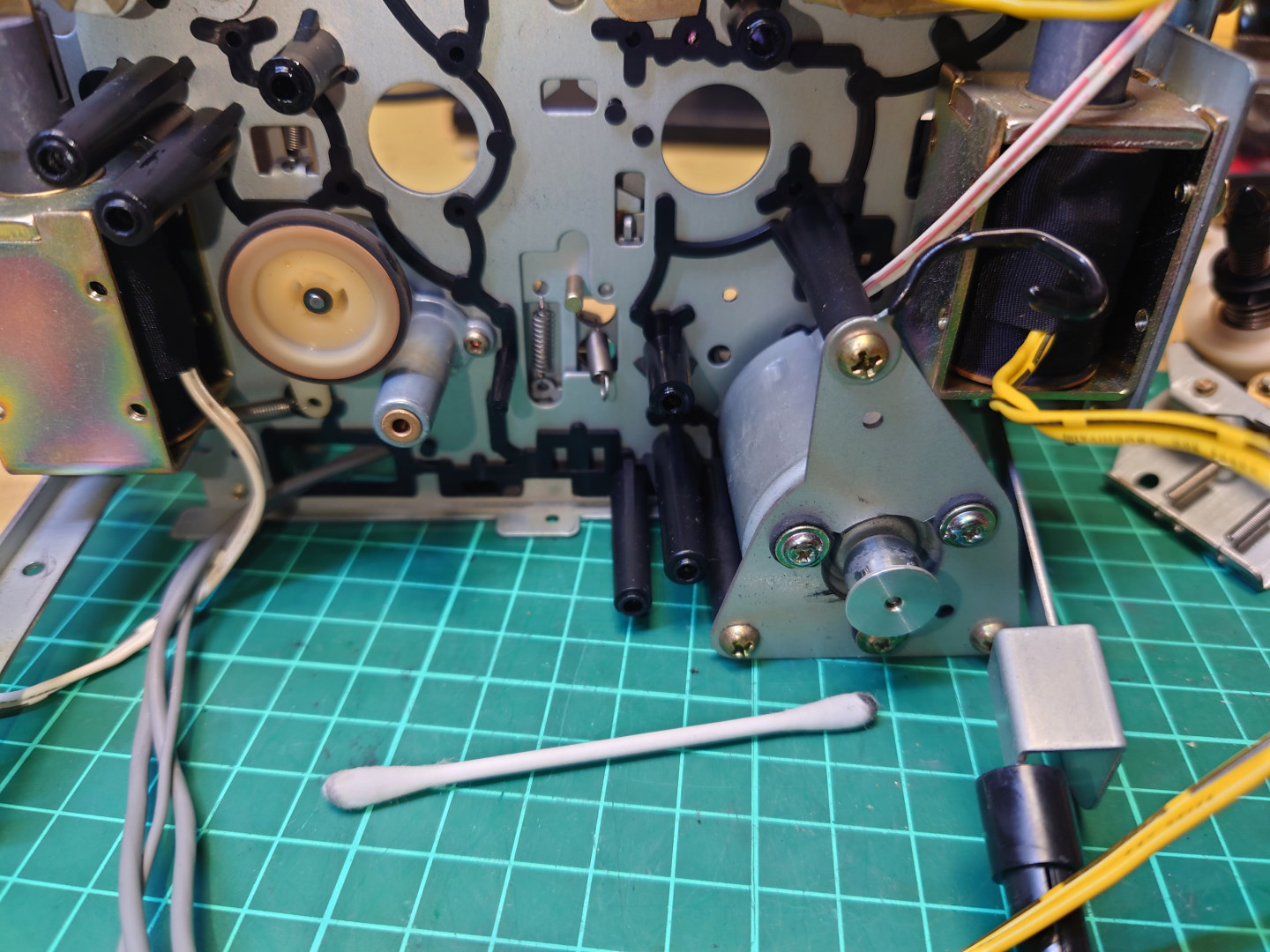

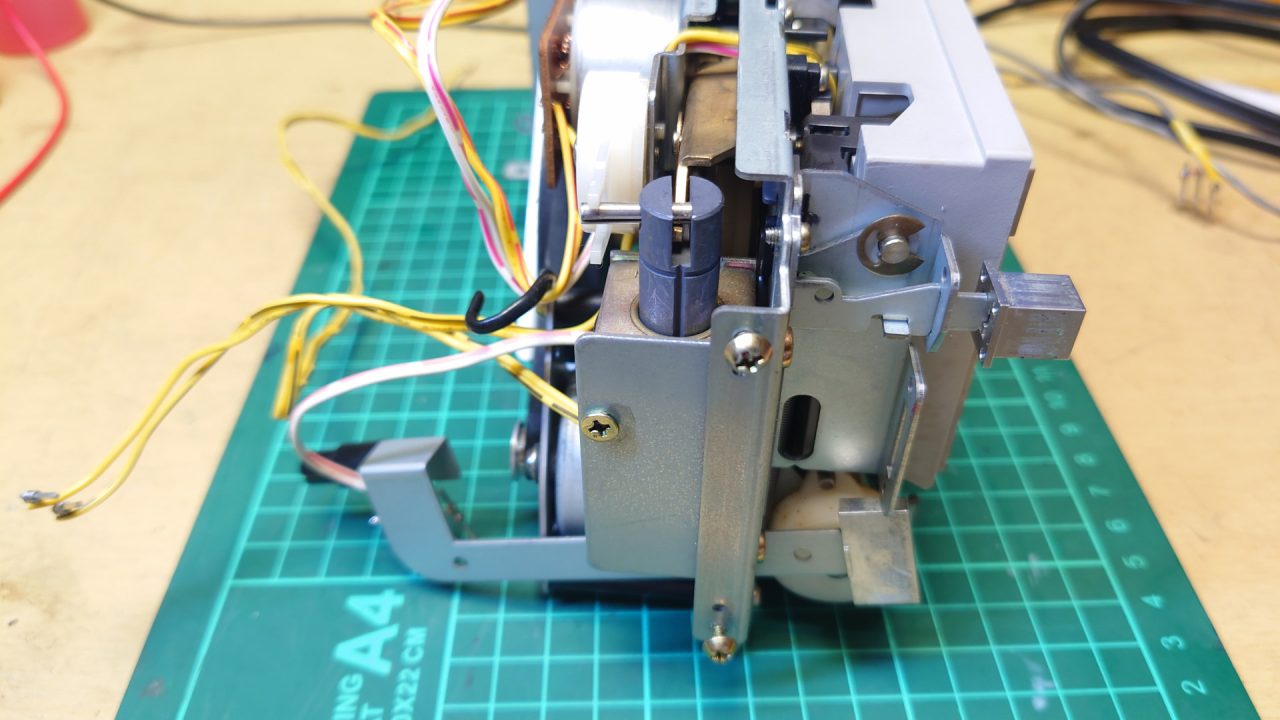

【キャプスタンモーター】 モーターの軸が後ろを向けて取り付いている珍しい例です。モーターの向きが反対なので、回転方向も逆の物になります。(普通はCCWだがCS-F9はCW）	【修理で交換した駆動部品】

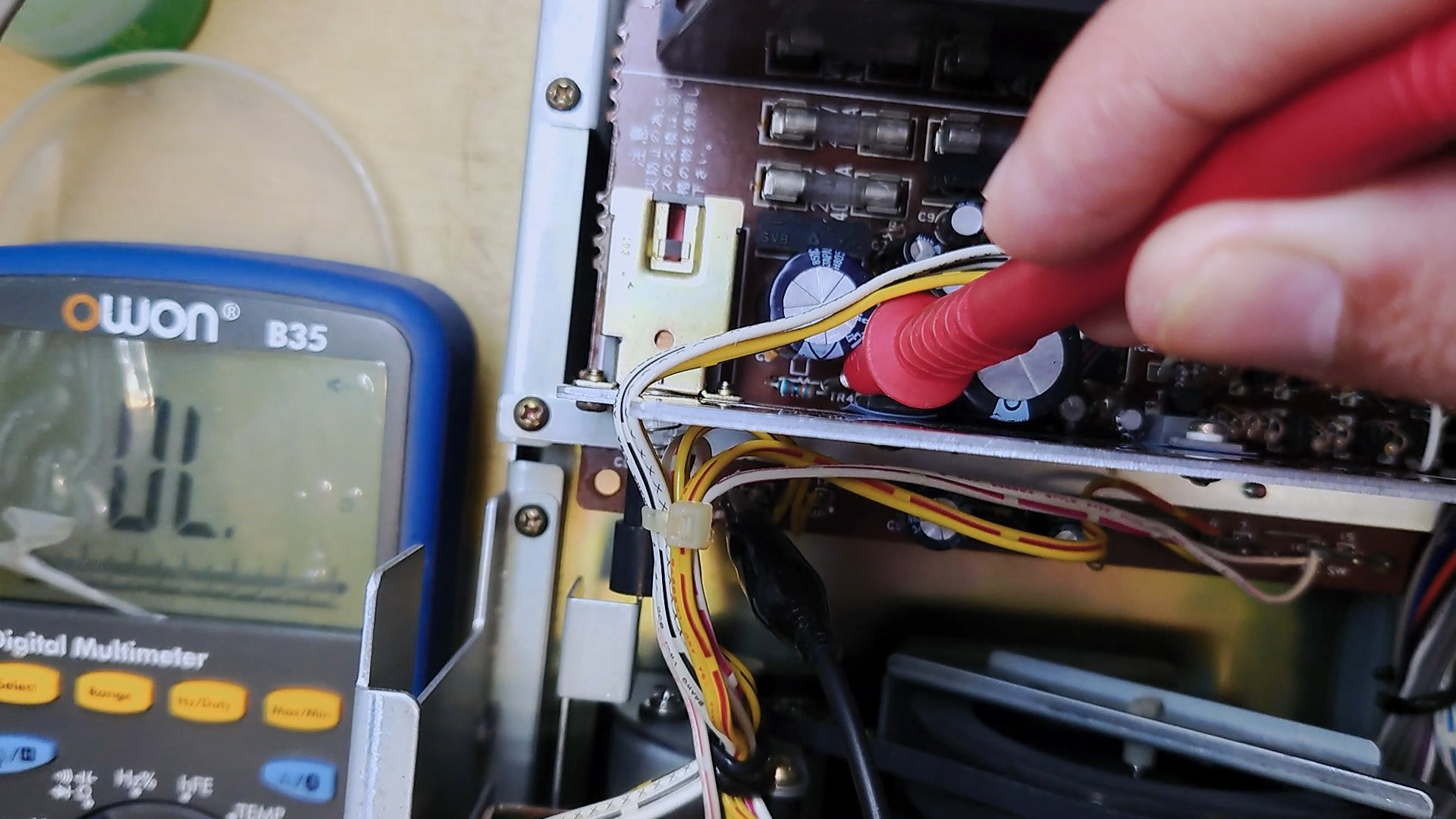

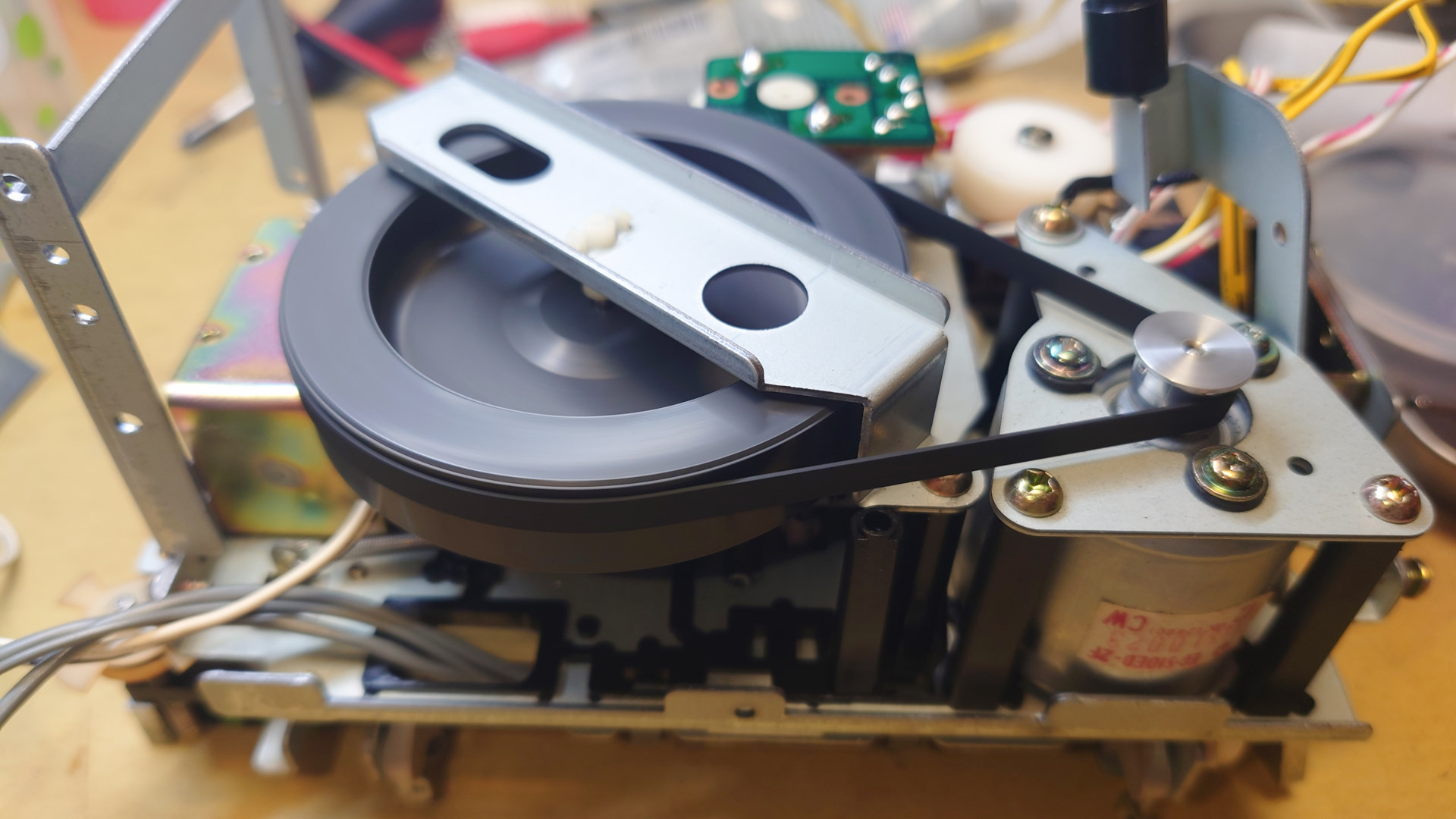

【新品ゴムベルトを取り付け】	【ヒューズ抵抗器故障】 稀なケースかと思いますが、キャプスタンモーターの電源ラインにあるヒューズ抵抗器が断線してモーターが回らない状態でした。他では見かけない例なので、なぜヒューズ抵抗器が挿入されているかがイマイチわかりません。

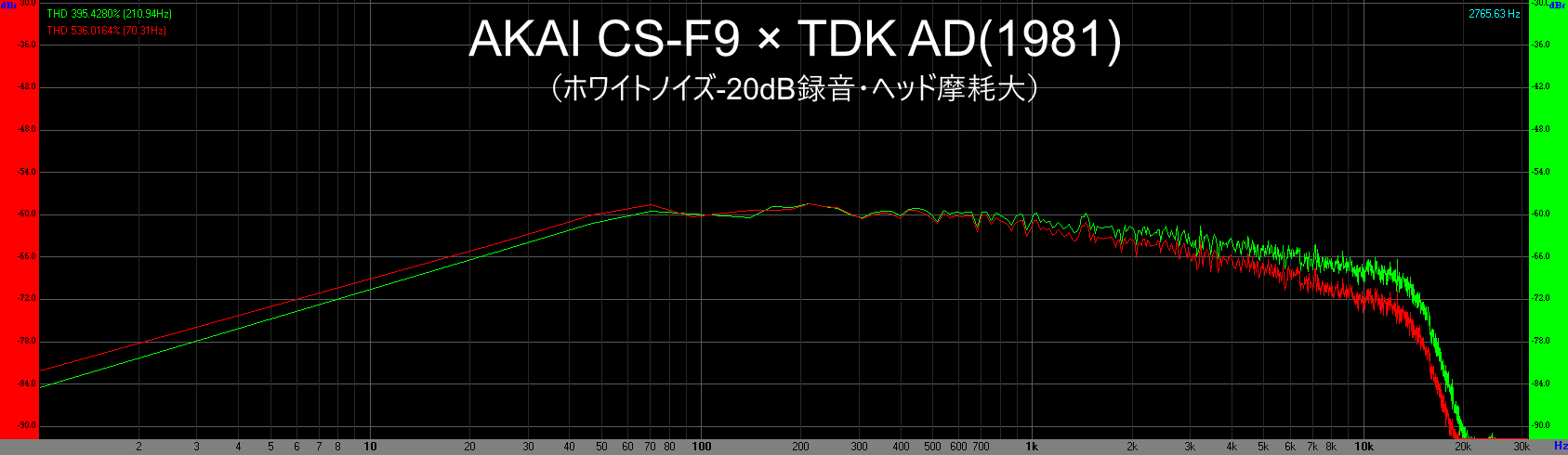

【TYPEⅠ】TDK AD (1981年)

※ヘッドの状態やデッキの調整状態など個体差により、必ずしも同じ測定結果にはなりません。あくまで参考程度にお願いします。
