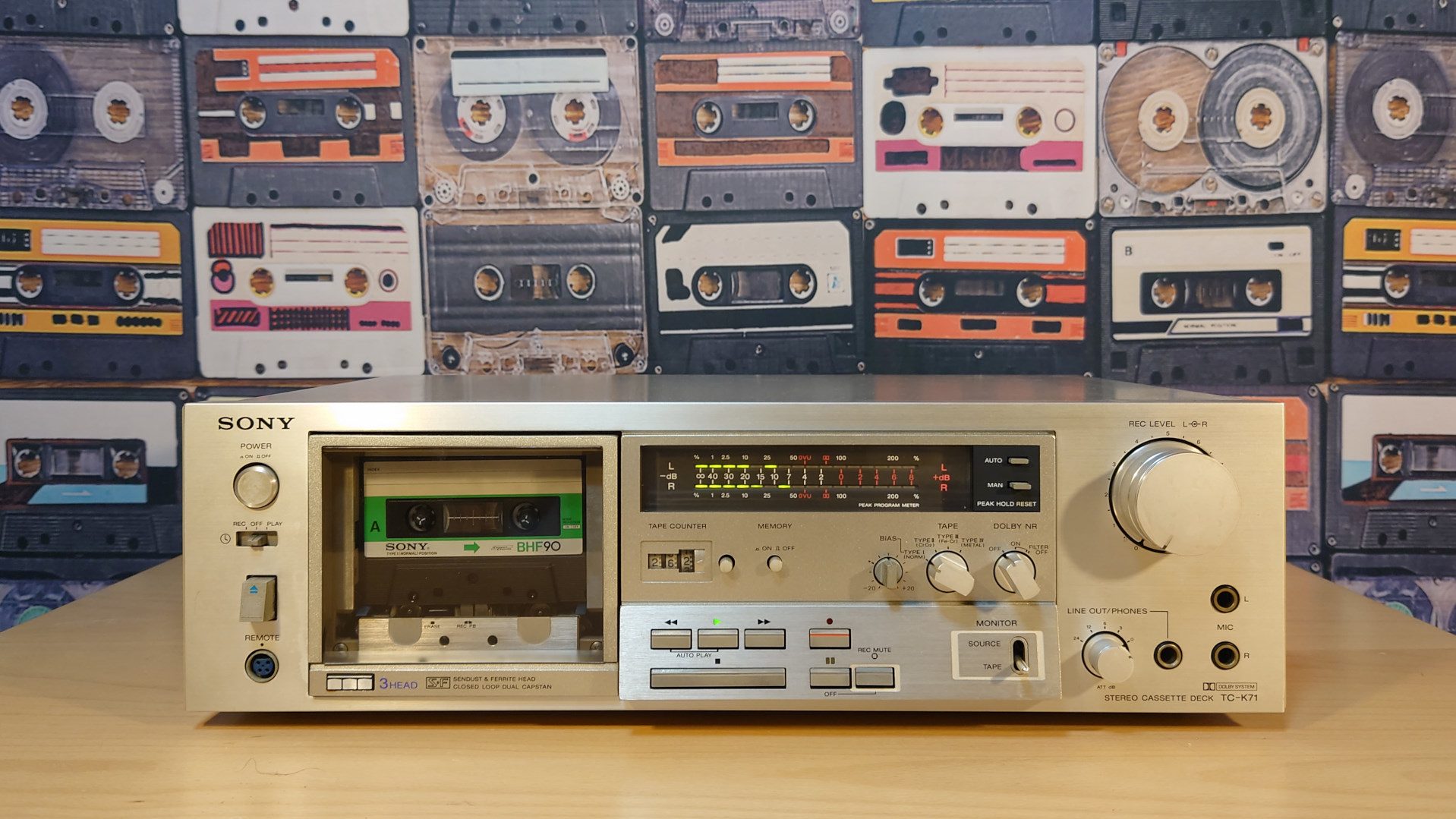

TC-K71の構造＆搭載機能

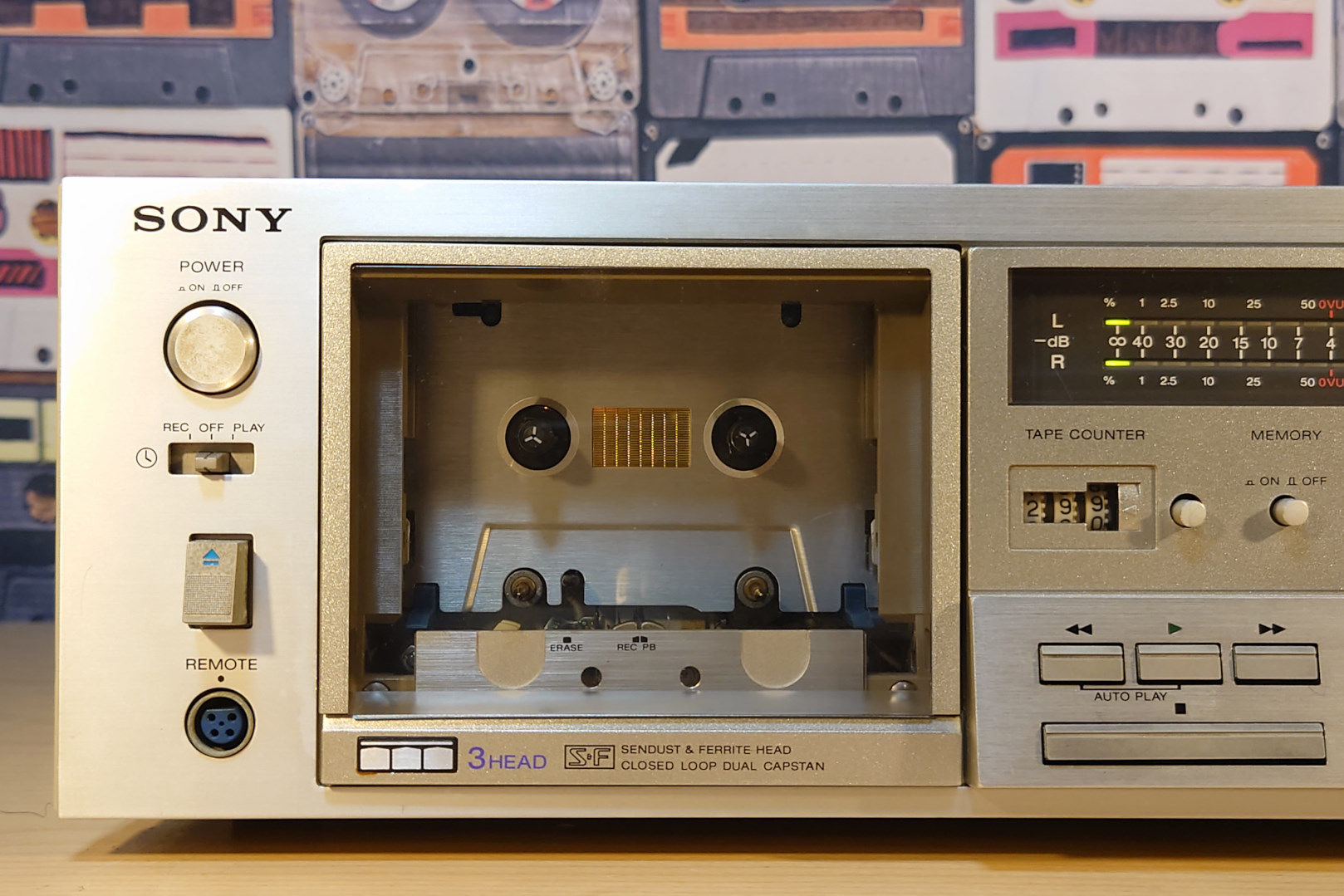

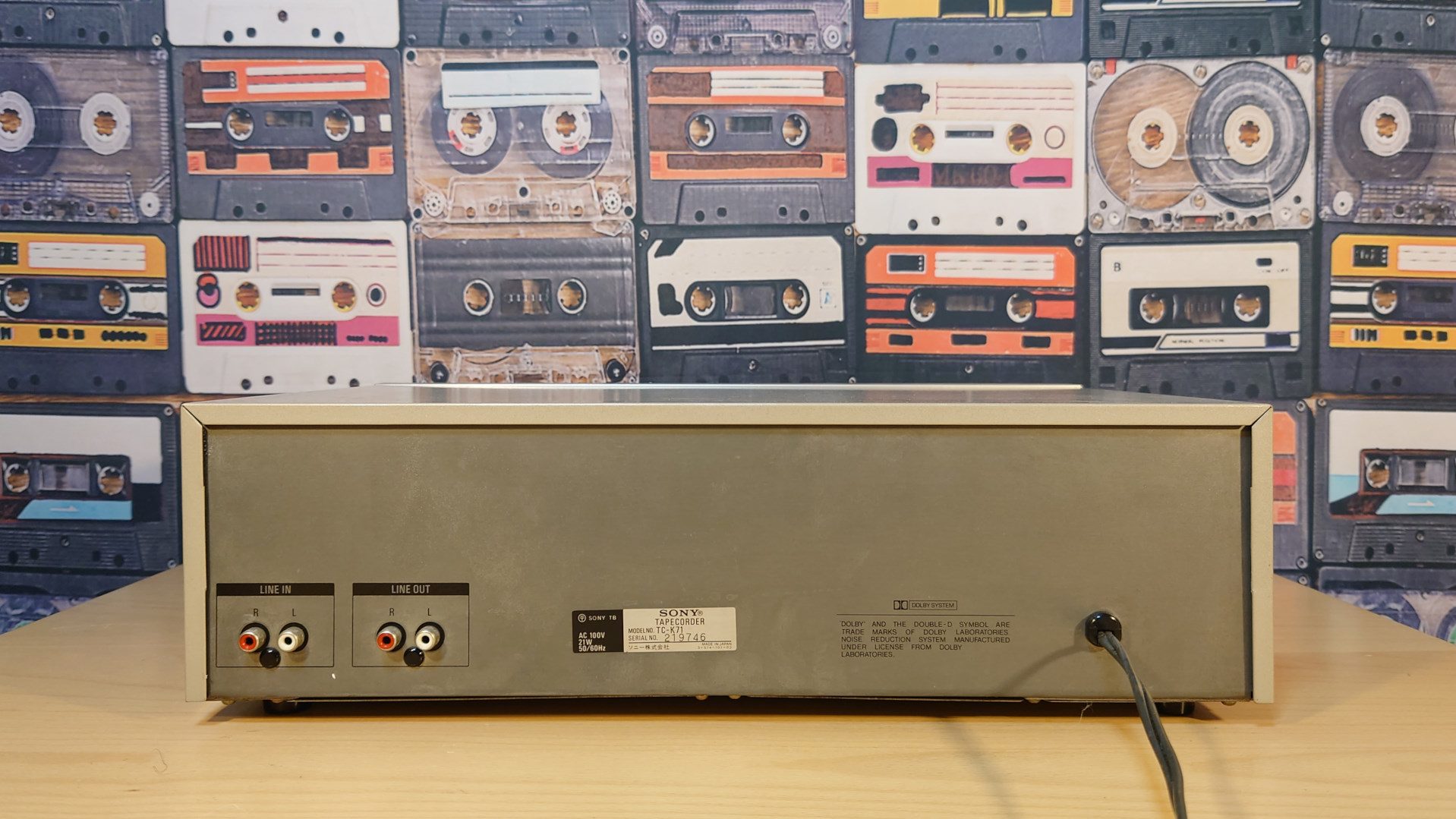

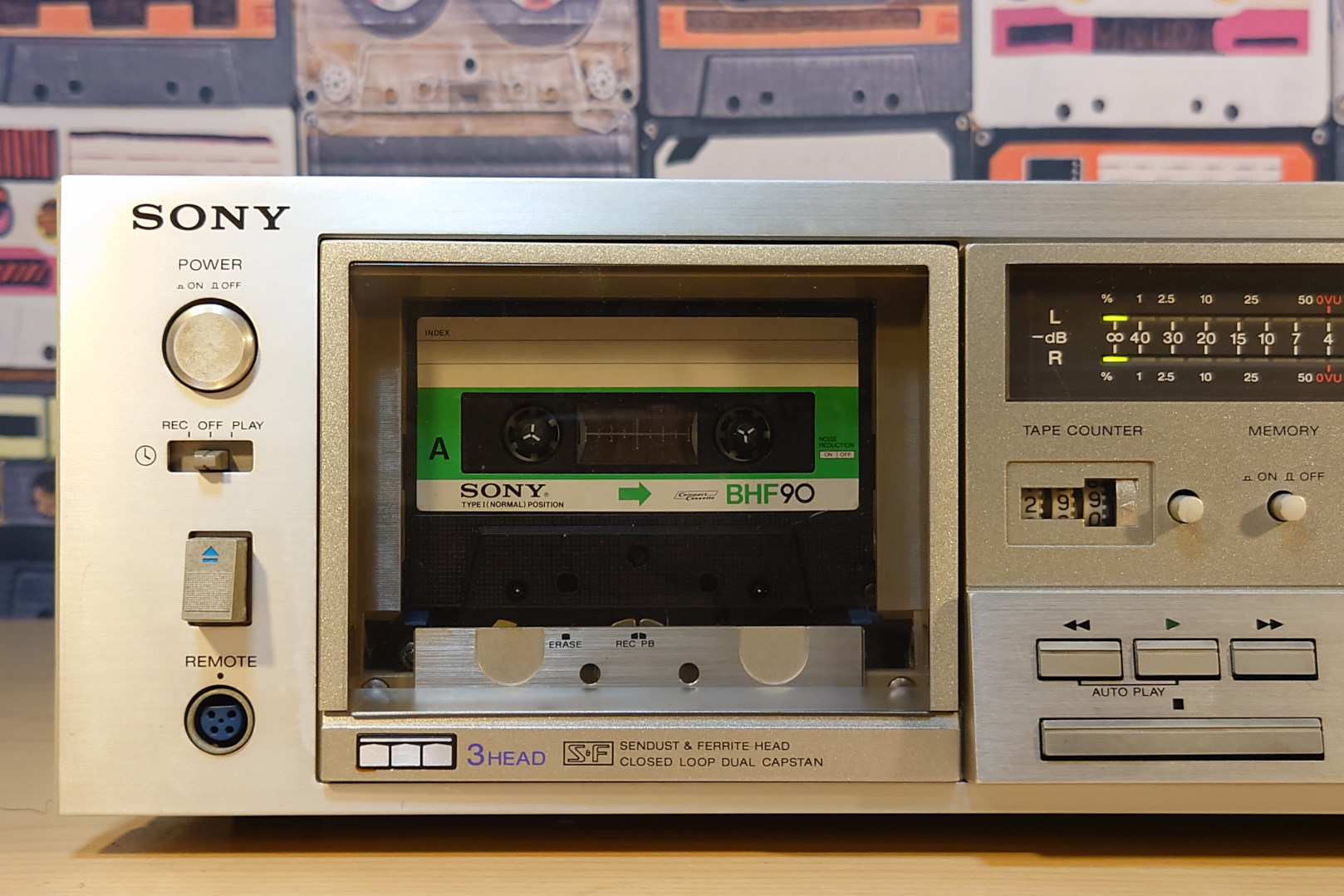

TC-K71の特徴

◎SONYでメタルテープに対応した最初の世代のデッキ
◎上位機種TC-K75の機能簡易版
◎ブラシレスDCモーターを採用（BSLグリーンモーター）
◎独立懸架型S&Fヘッド

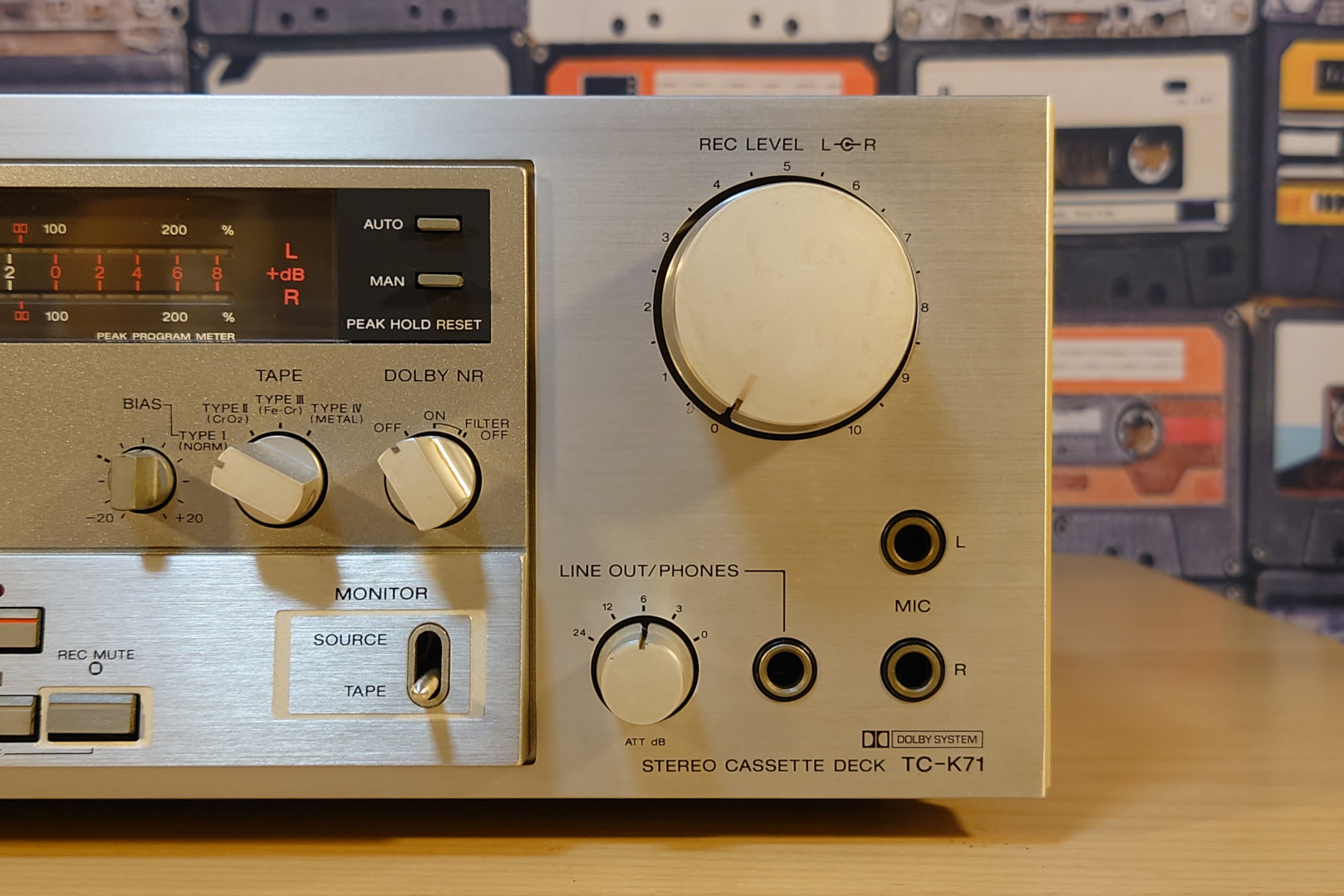

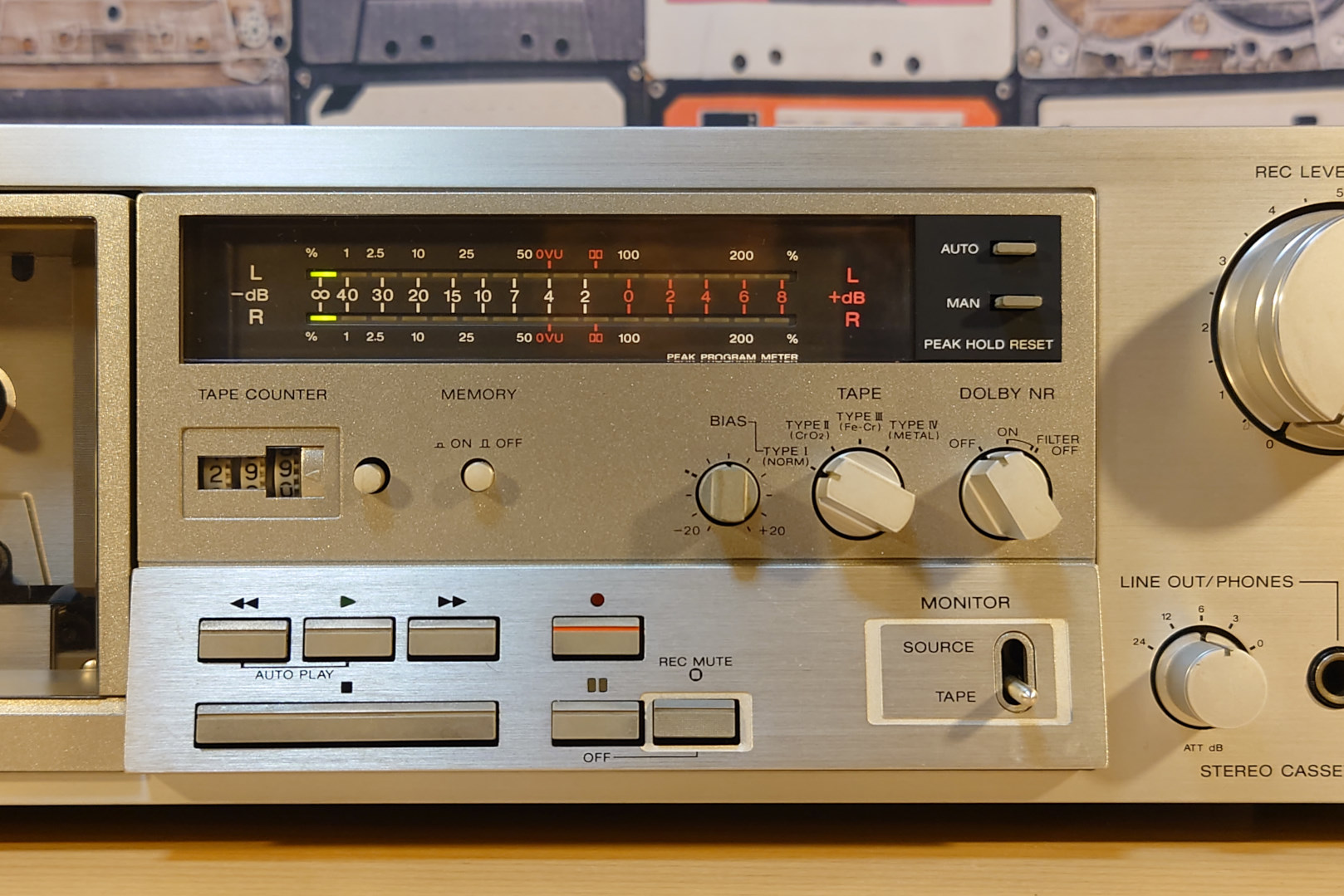

○TYPEⅠ～Ⅳ全種類対応（マニュアルセレクター）
○再生メインの用途なら悪くない選択肢（不人気で相場も安い）
△メカの耐久性・信頼性が弱い（ヘッドブロック部分の樹脂部分がよく割れる）
△バイアス調整はノーマルテープしかできない
△外観デザインの何とも言えない野暮ったさ（この世代のデッキすべてに共通）

関連機種

• TC-K75（上位機種）

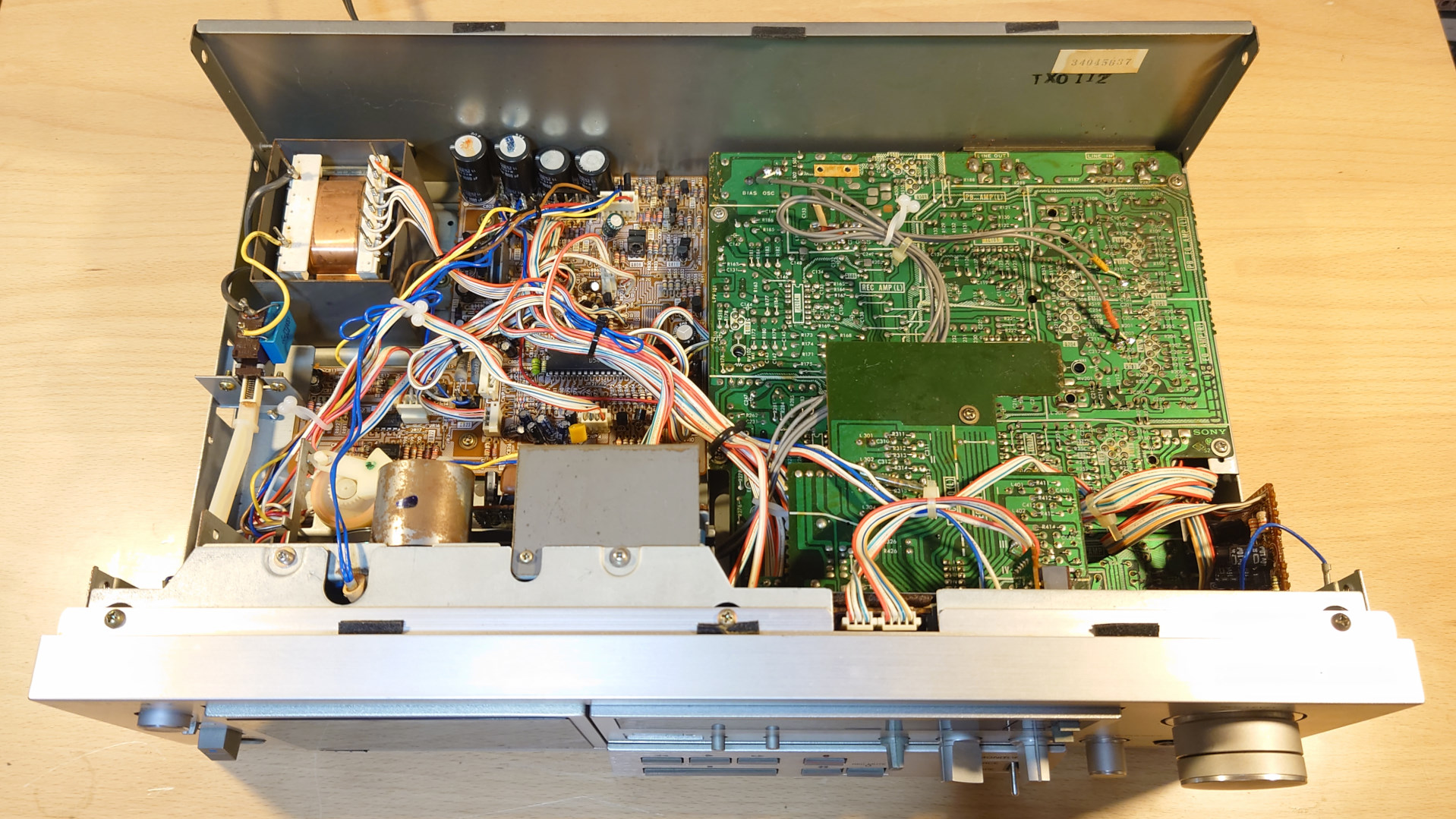

オープン・ザ・キャビネット

サムネイル画像をクリックすると拡大画像をご覧いただけます。

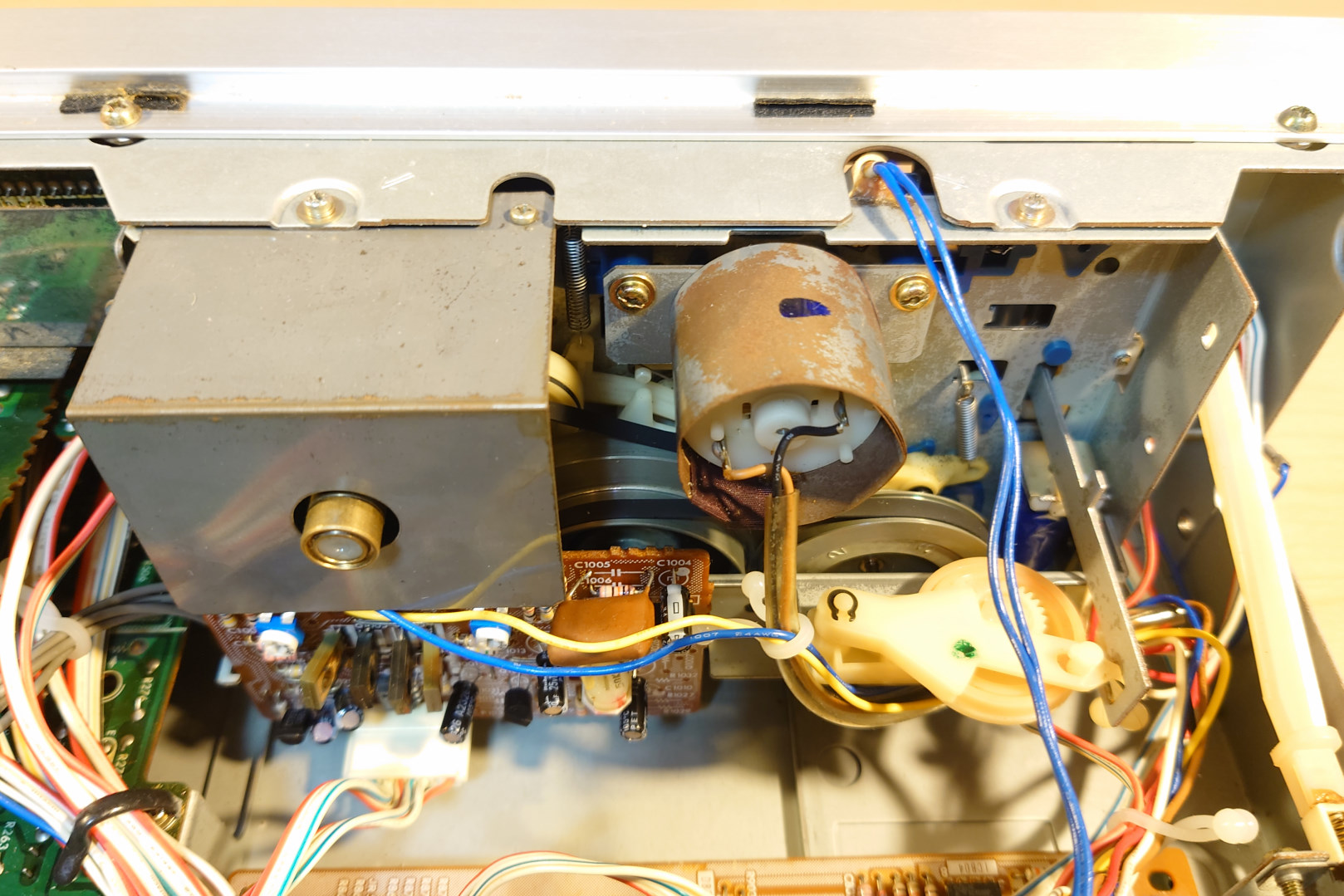

【メカニズム部分】 メカはK71以外に、K75、K65、K61、K55が同じメカを搭載していると思います。	【BSLモーターのシールドを外した状態】 ブラシレスDCモーターをキャプスタンの駆動に使っています。この構造は555ESまで続きました。

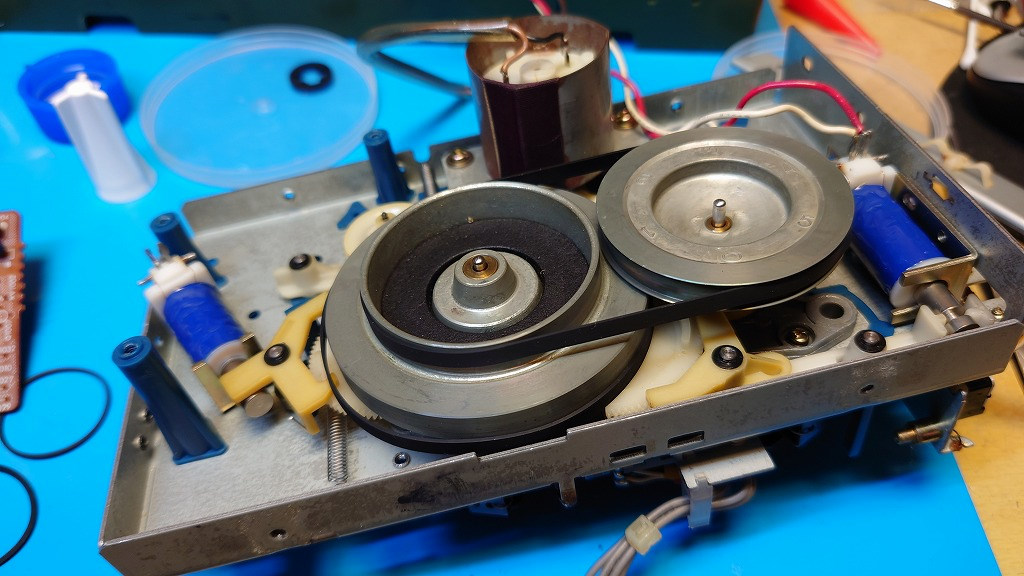

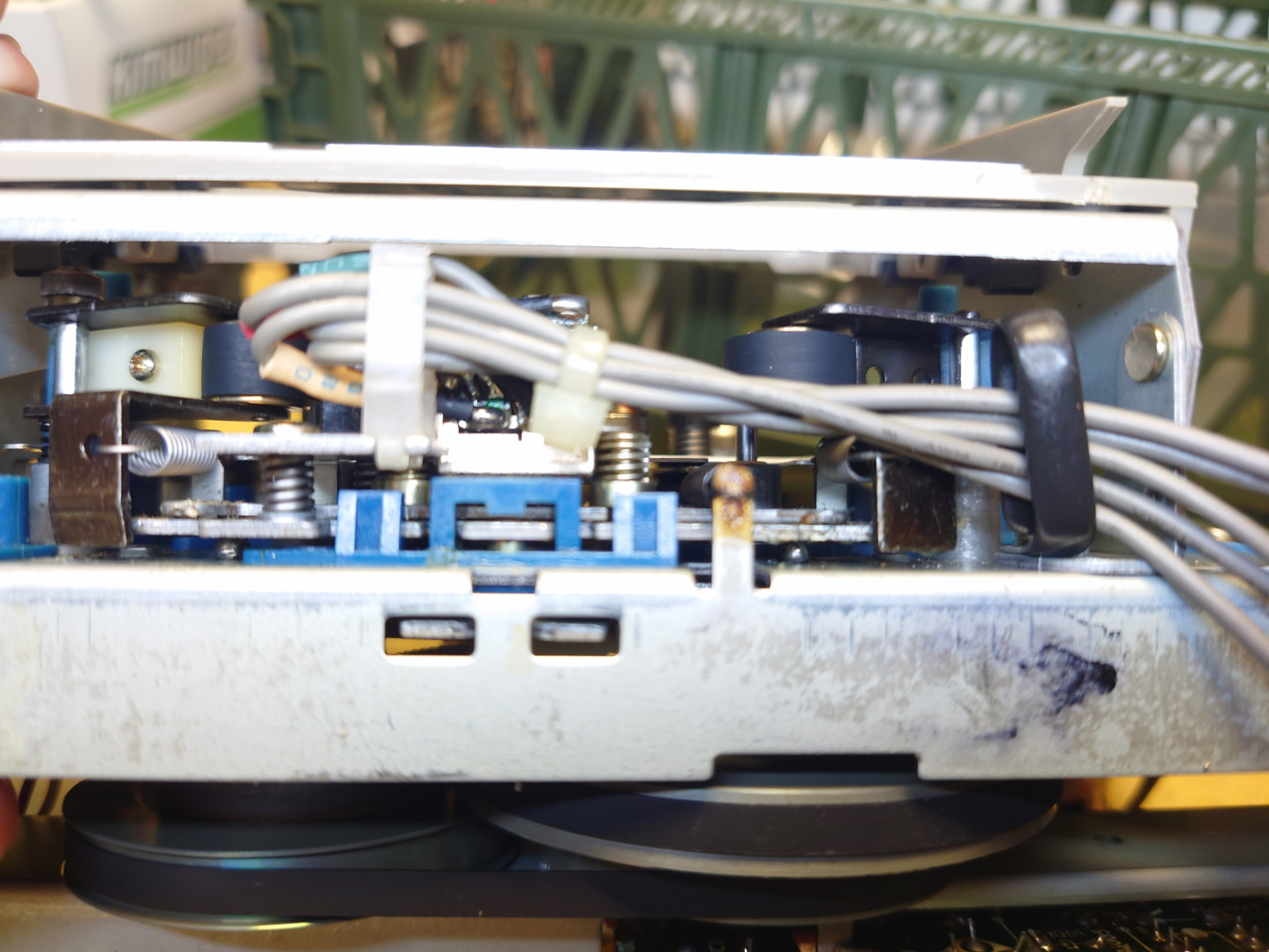

【BSLモーター・上からの視点】 再生用のアイドラーはキャプスタンモーターから動力を貰っている構造です。そのためキャプスタンモーターには、２本のベルトが掛かっています。	【メカの下側】 ２本のゴムベルトで左右のフライホイールを駆動しています。１本がモーター～テイクアップ側ホイール、もう１本が両ホイール間に掛かっています。後年になるとこの駆動方式は、コスト抑制のためか見かけなく無くなります。

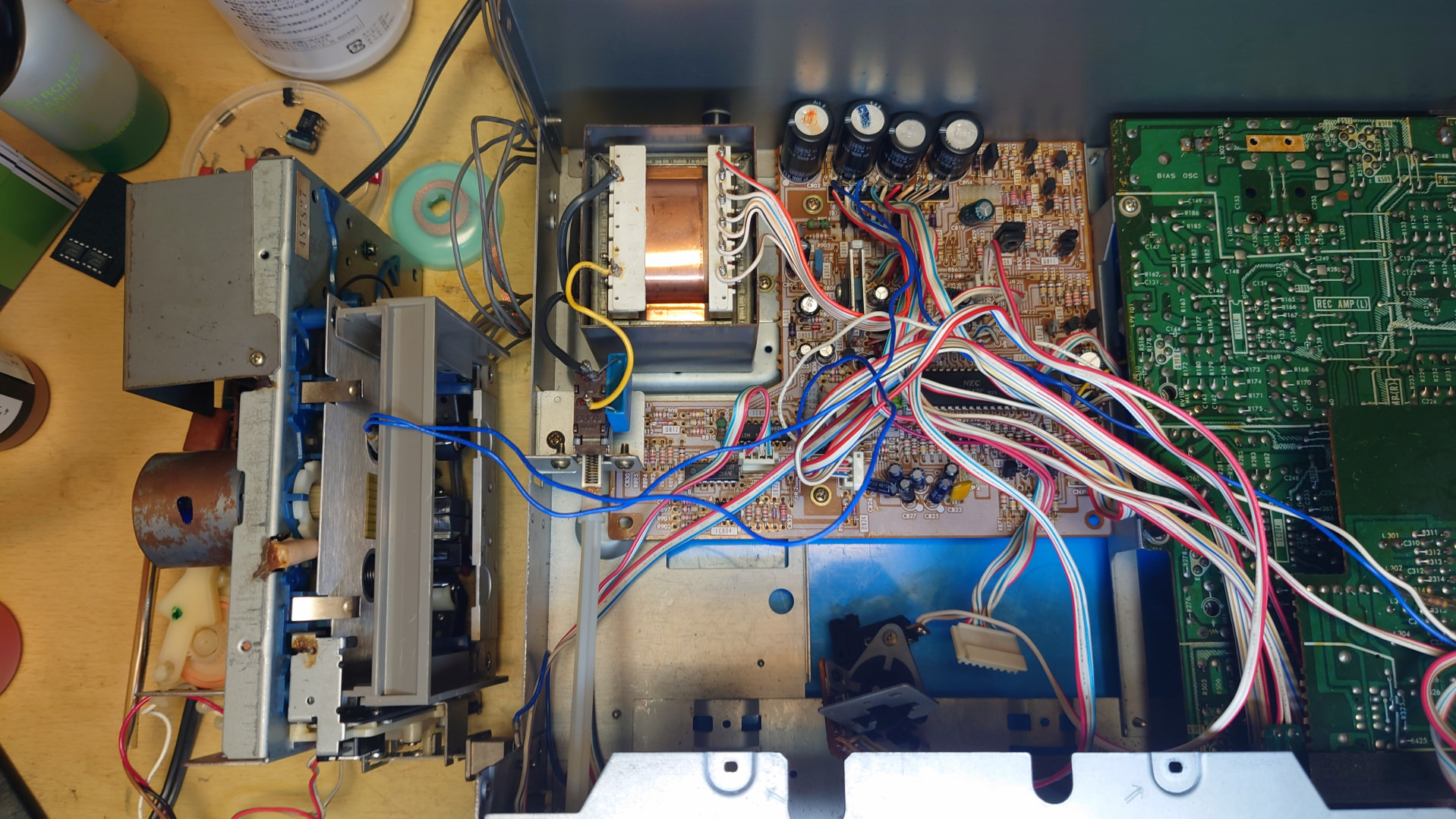

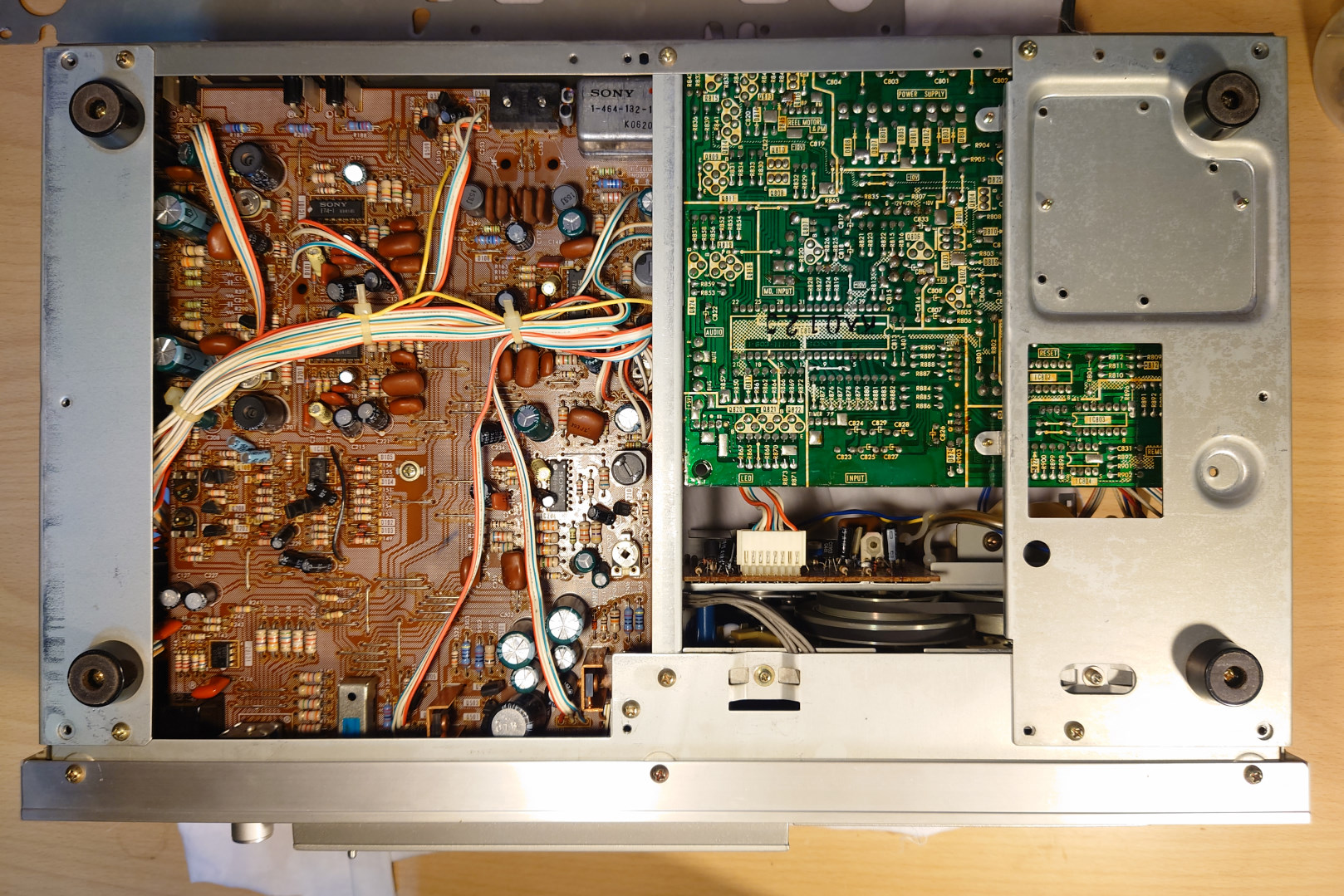

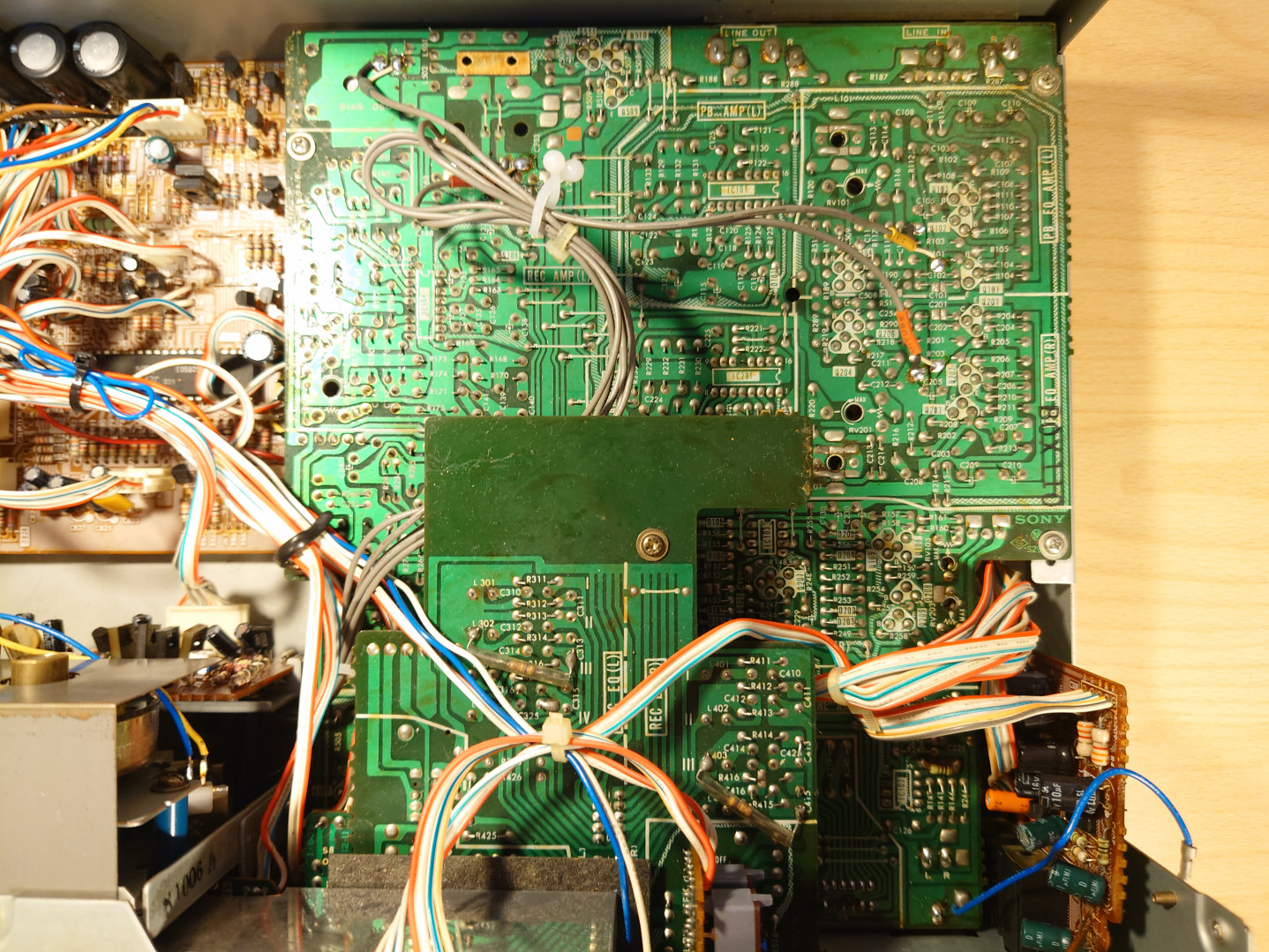

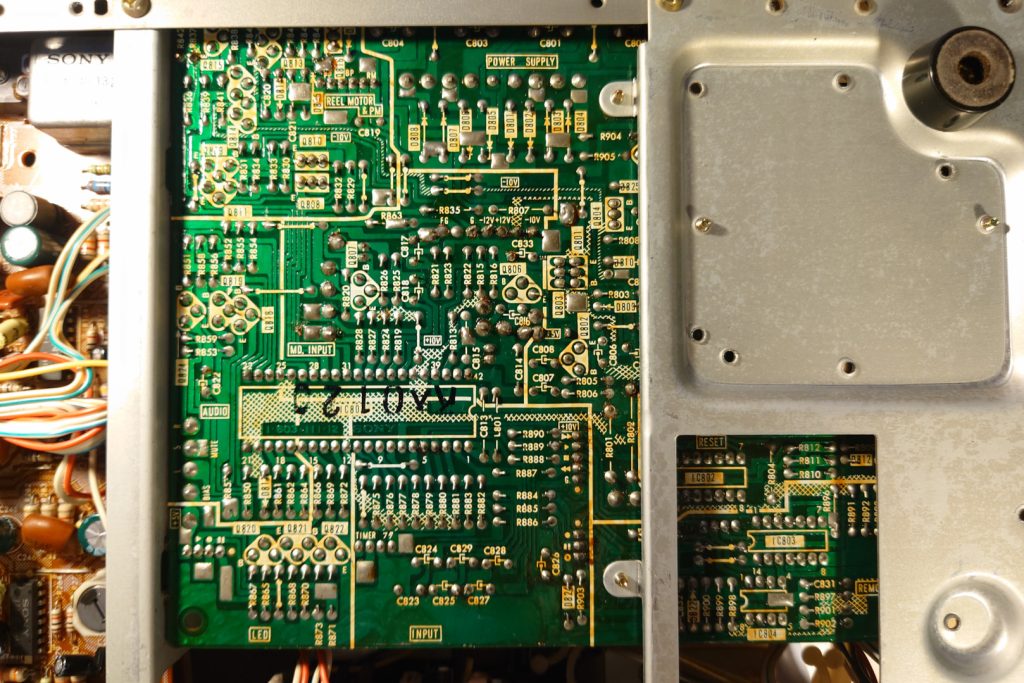

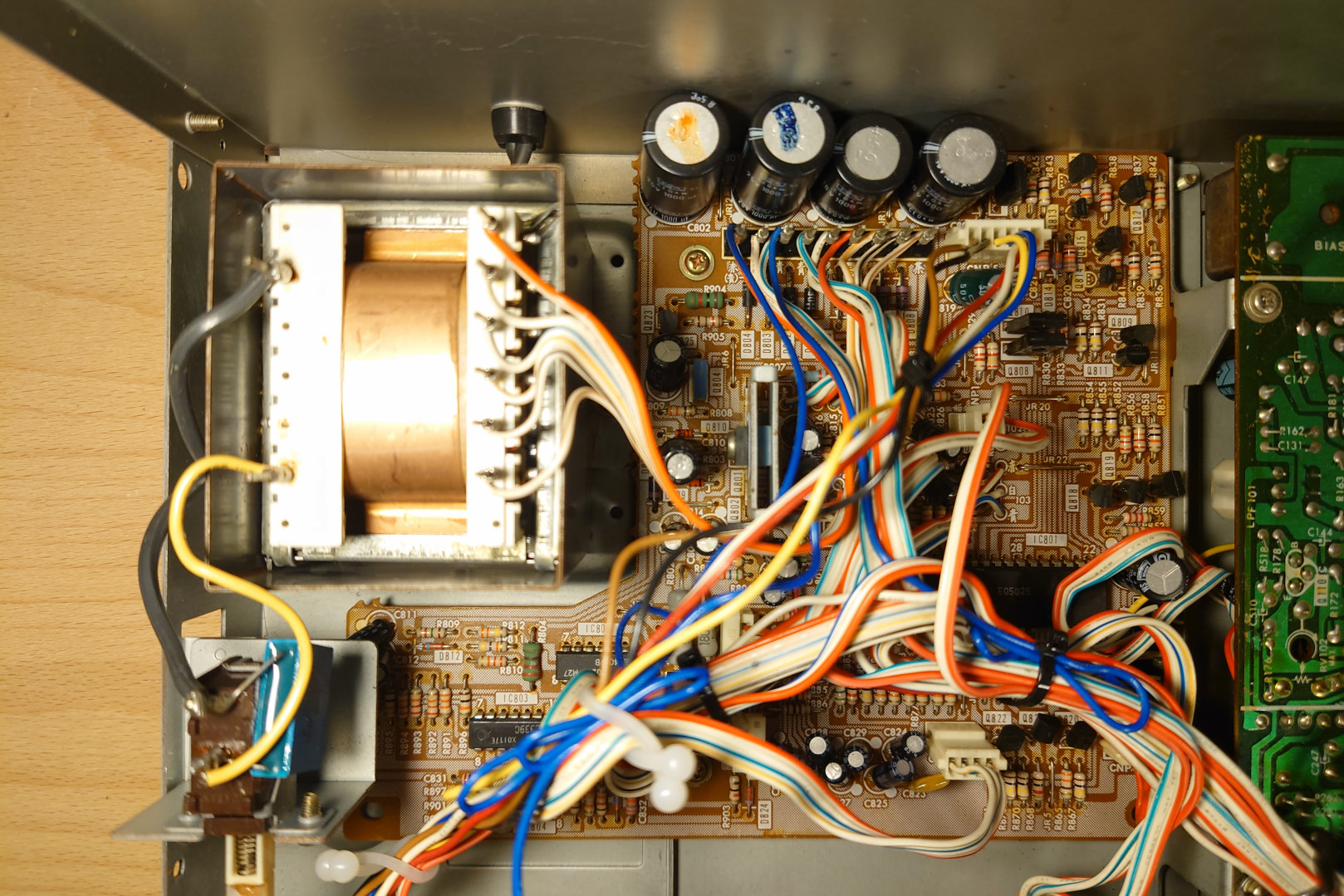

【電源トランス・制御回路】 K75の基板と比べても電子部品の配置は同じように見えますが、若干異なるようです。制御にはマイコンが使われています。	【アンプ基板全景（裏側）】 ヘッドの配線はすべて基板に直付けとなっています。

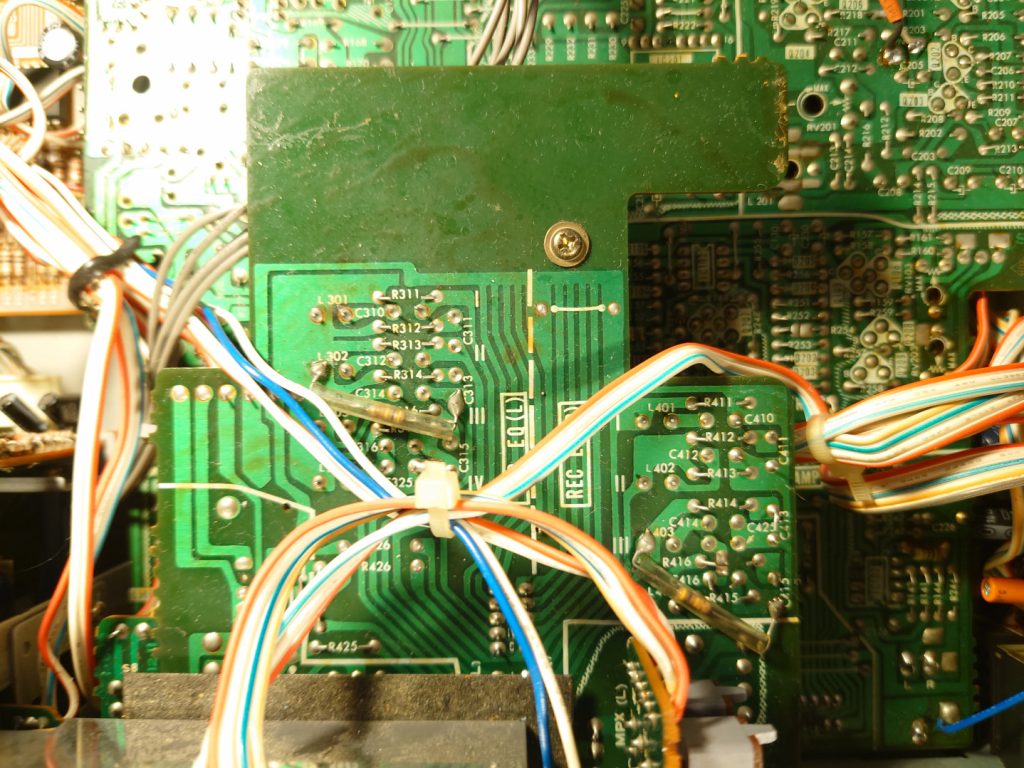

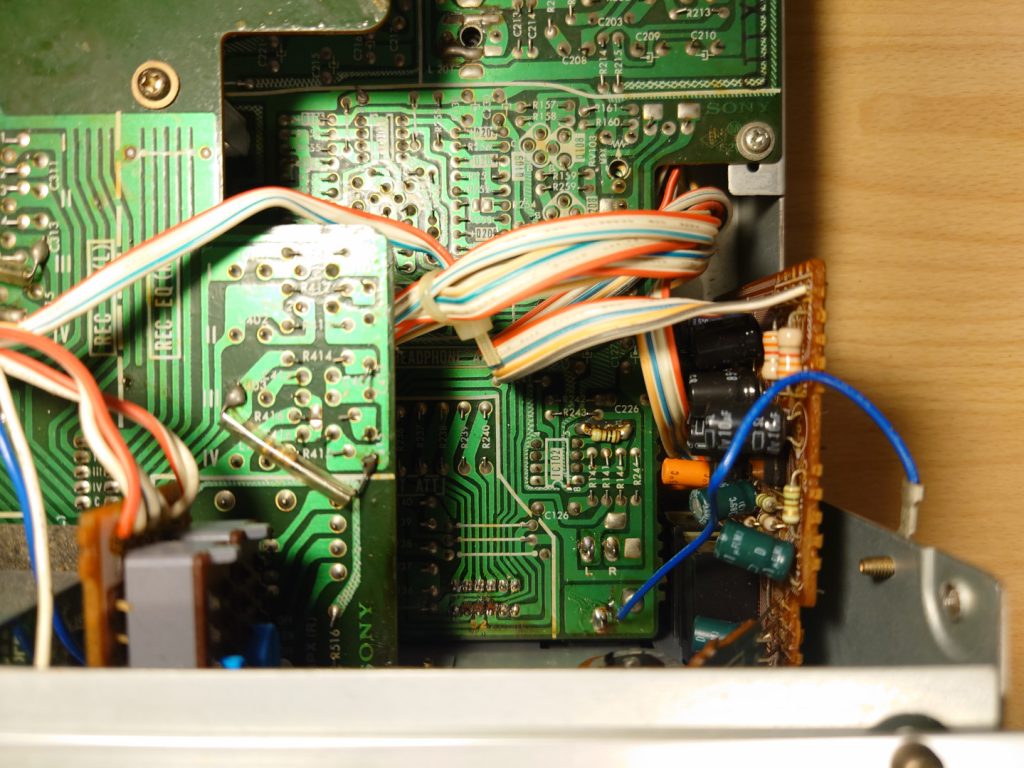

【録音イコライザ回路】 裏面を向いていて電子部品は見えませんが、恐らく抵抗、インダクタ、コンデンサが綺麗に並んでいる回路だと思います。ソニーのデッキでよく見る録音イコライザ回路のレイアウトです。	【マイクアンプ基板】

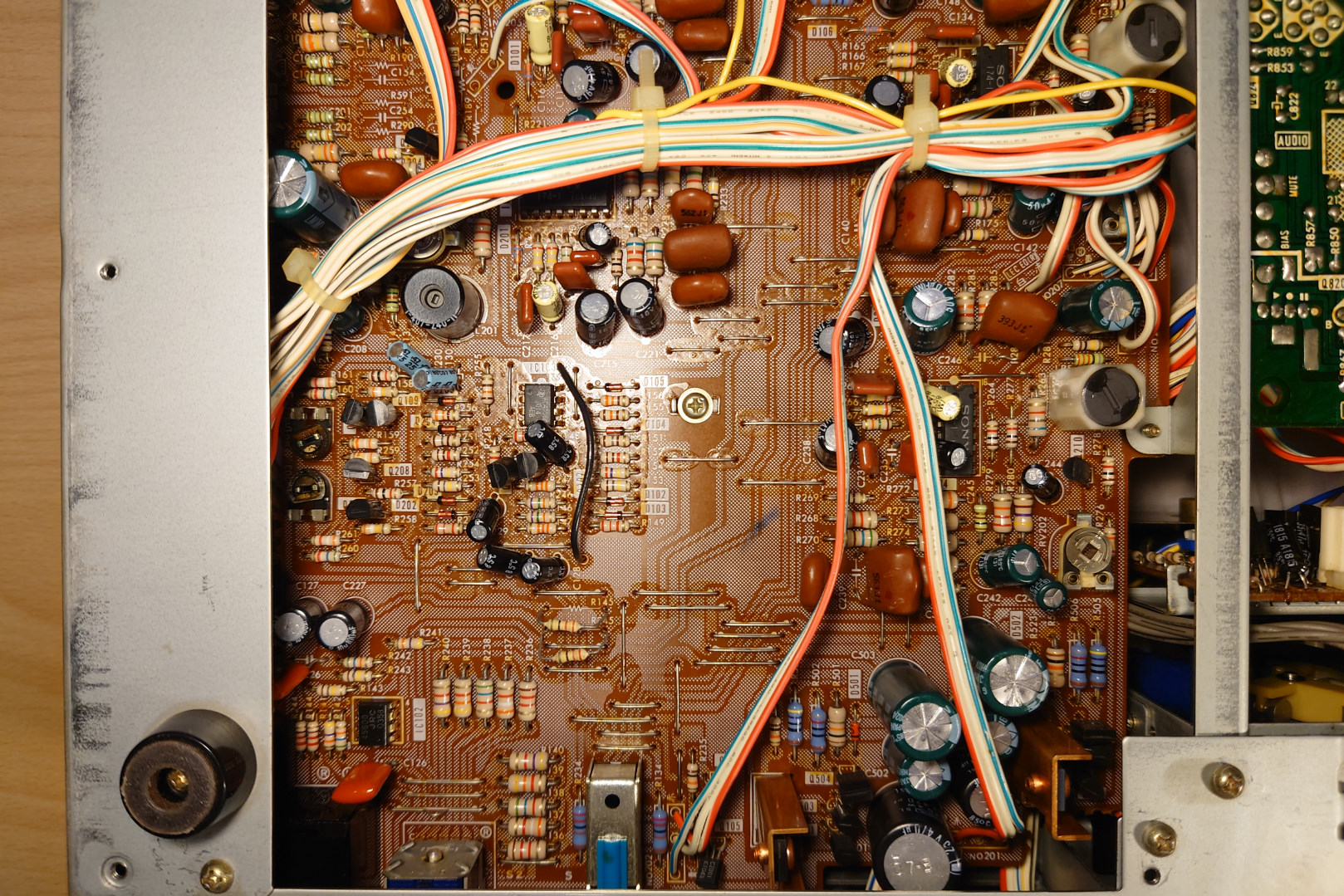

【制御回路基板（裏側）】	【アンプ基板全景（表側）】 キャリブレーション機能など、K75から機能が省略されている分、基板のレイアウトに少し余裕が生まれています。K75の方がもう少し電子部品が詰まっていたはずです。

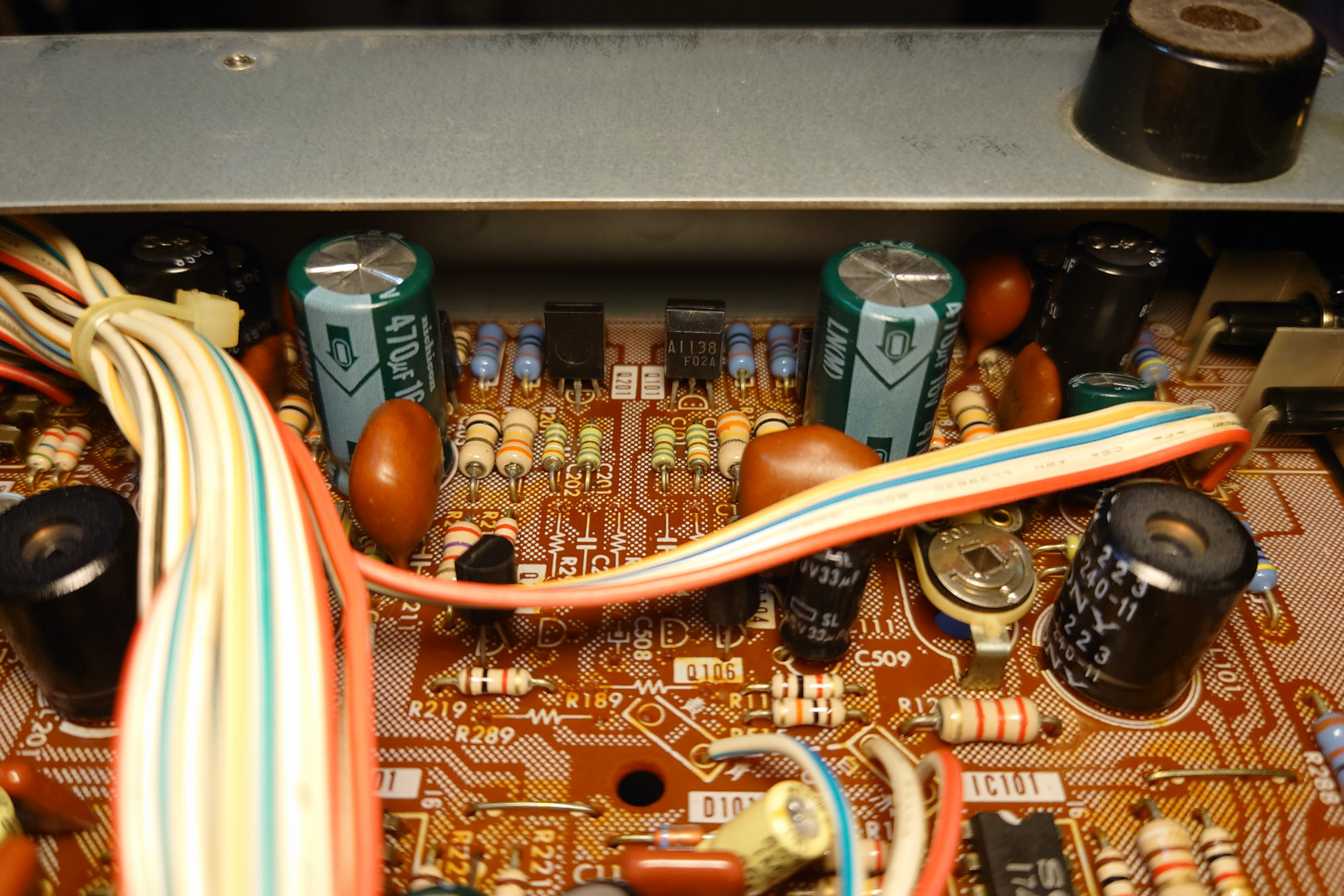

【再生ヘッドアンプ部分】 バイポーラトランジスタで増幅する回路です。電子部品のレイアウトからして、恐らくＫ７５とさほど変わらない回路に思います。

サムネイル画像をクリックすると拡大画像をご覧いただけます。

【メカニズム脱着】	【フライホイール】

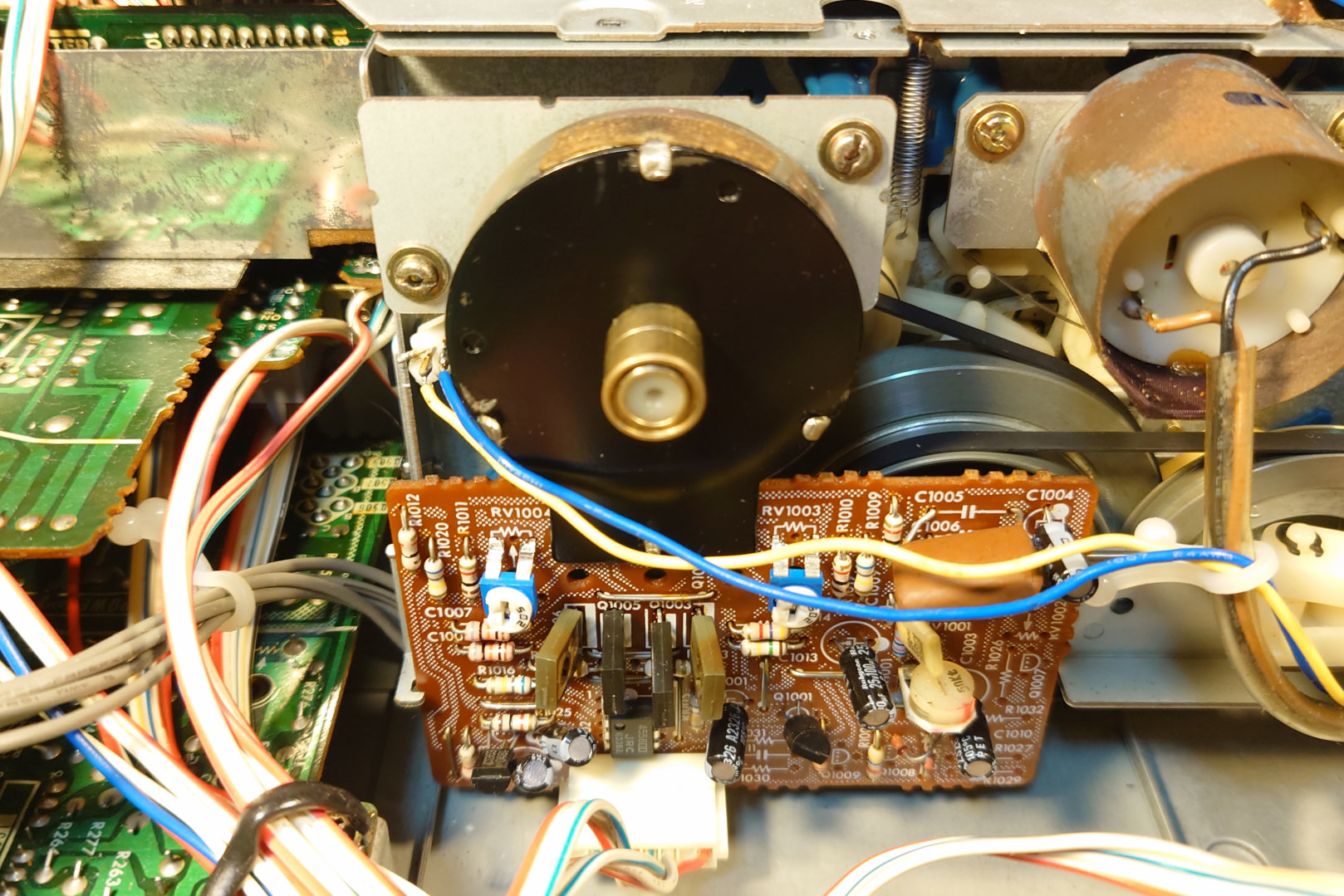

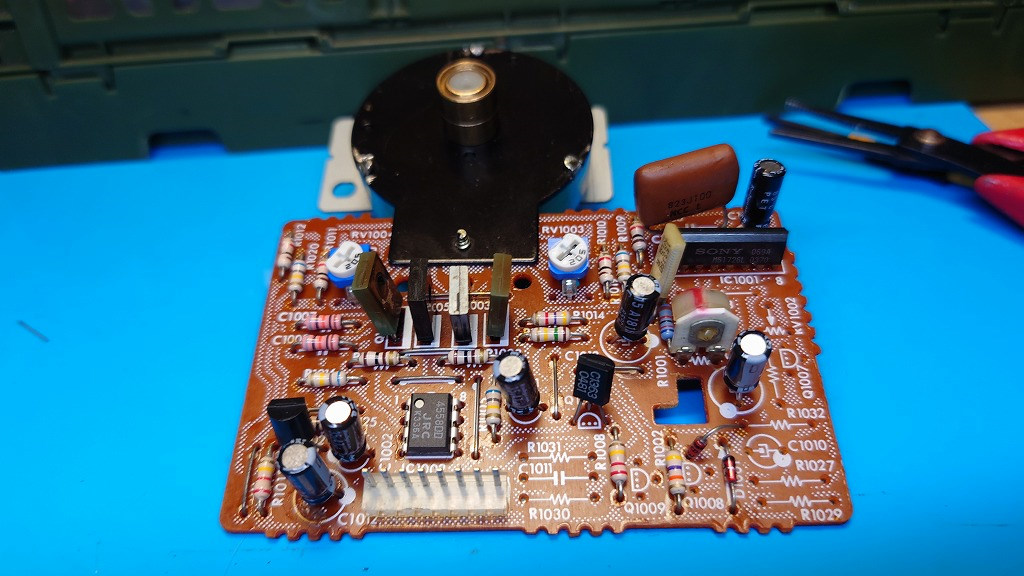

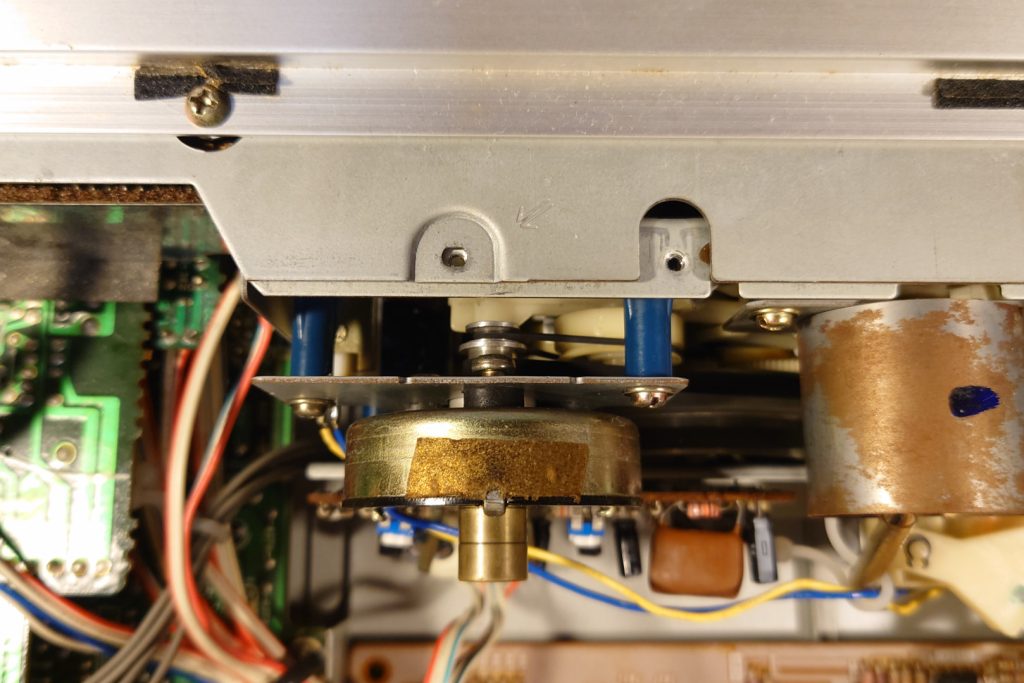

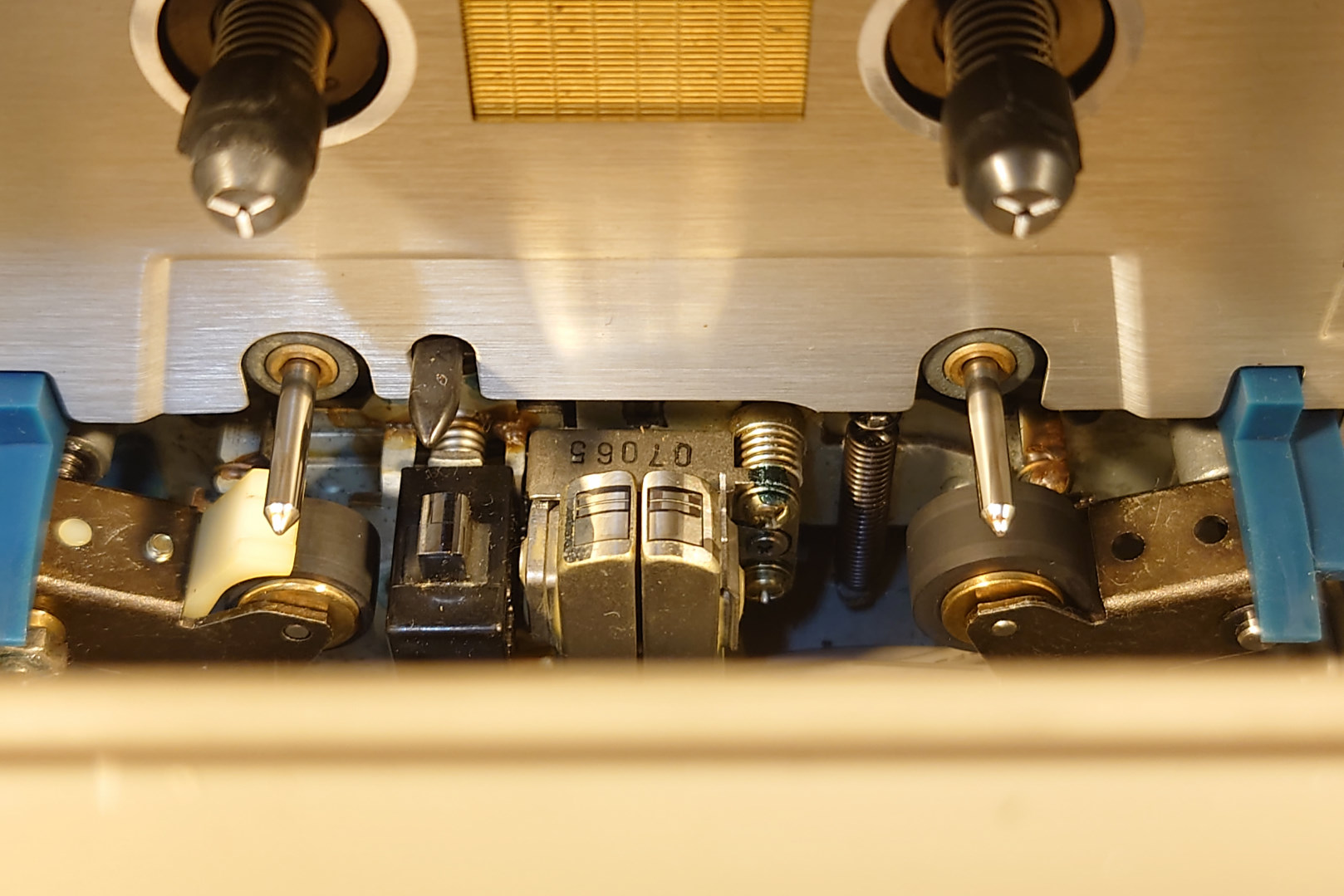

【ヘッドブロック支持部分拡大】 このメカ最大のウィークポイントは青色の樹脂部分です。特にヘッドブロックを支えている樹脂部分が高確率で割れます。プラリペア等で補修は可能ですが、割れていなくても対策するのが良さそうです。	【BSLモーター駆動回路】 回転スピードを制御するＩＣ、回転速度を比較するオペアンプ、駆動用のトランジスタが主要部品です。駆動用トランジスタは元々からかなり発熱するようで、緑色のPNPトランジスタが熱で変色しています。

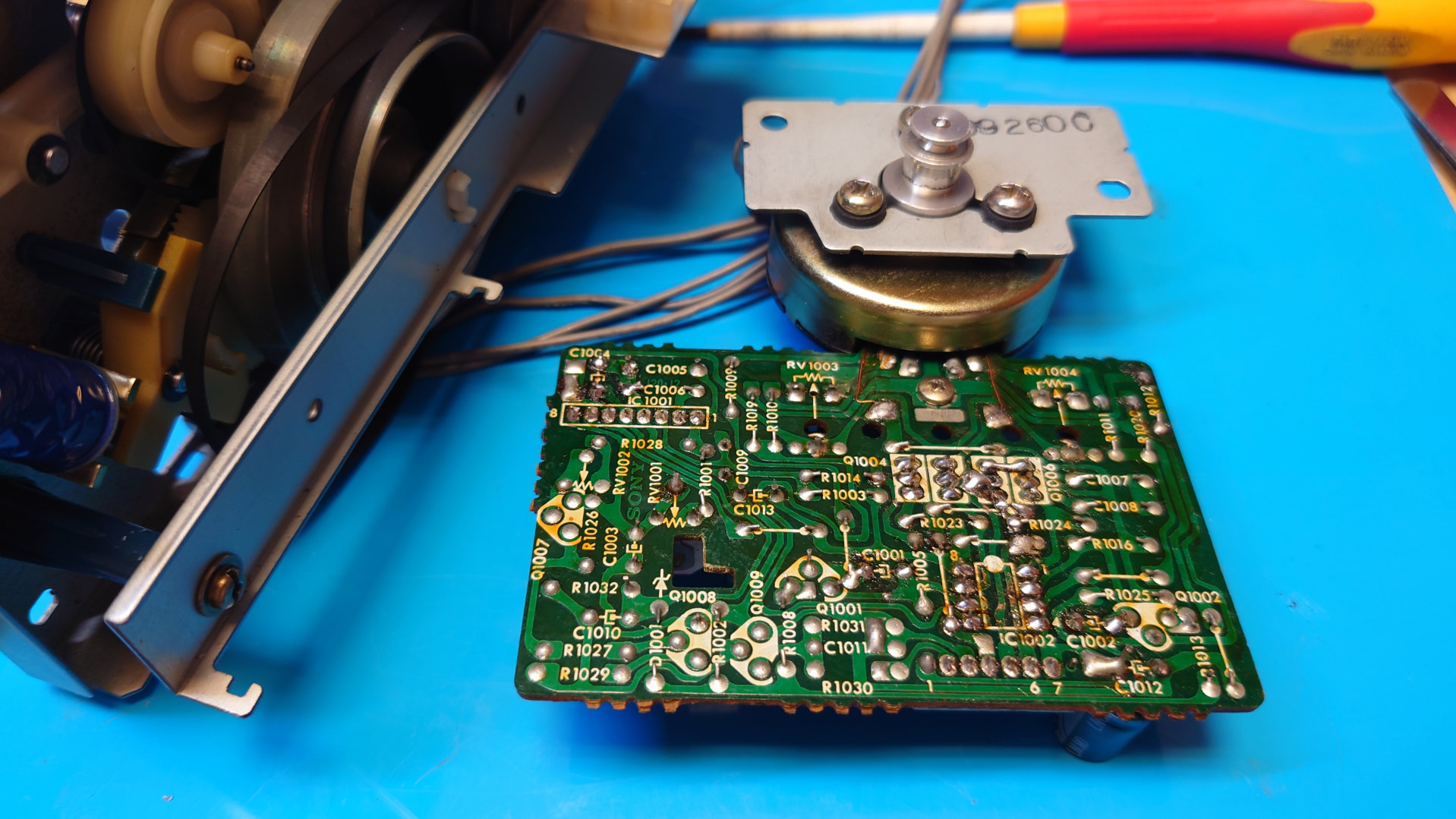

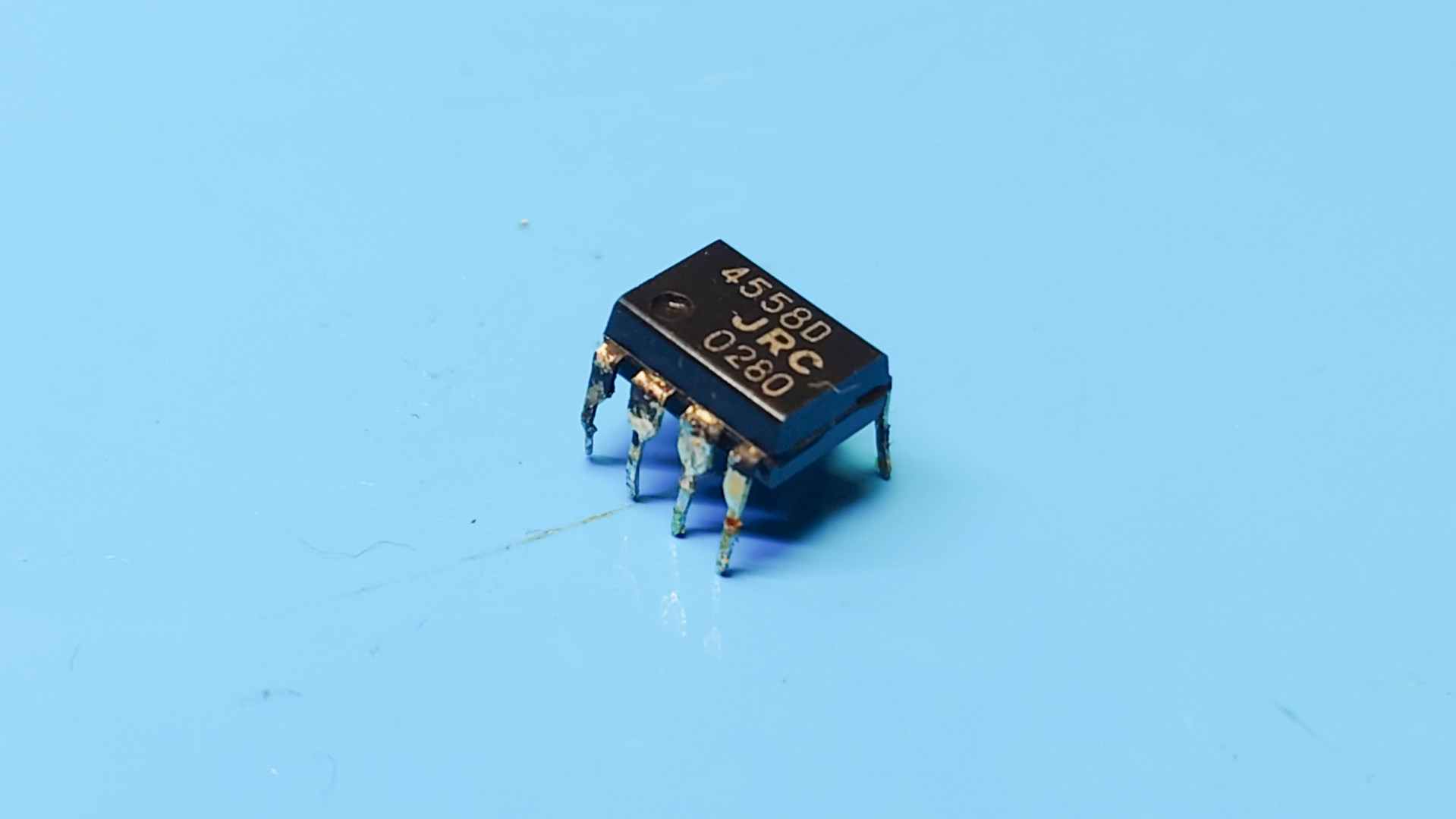

【BSLモーターユニット裏側】 モーターのプーリーは、ベルトを２本掛けられるようになっています。キャプスタンベルトと再生用アイドラー駆動ベルトです。	【劣化したオペアンプ】 交換前のオペアンプは足が黒くなっていました。このような状態になっているオペアンプはほぼ確実に劣化が進んでおり、動作に影響が出ている可能性が高いです。このオペアンプはモーター駆動回路にあるので、回転制御の精度に影響を及ぼします。

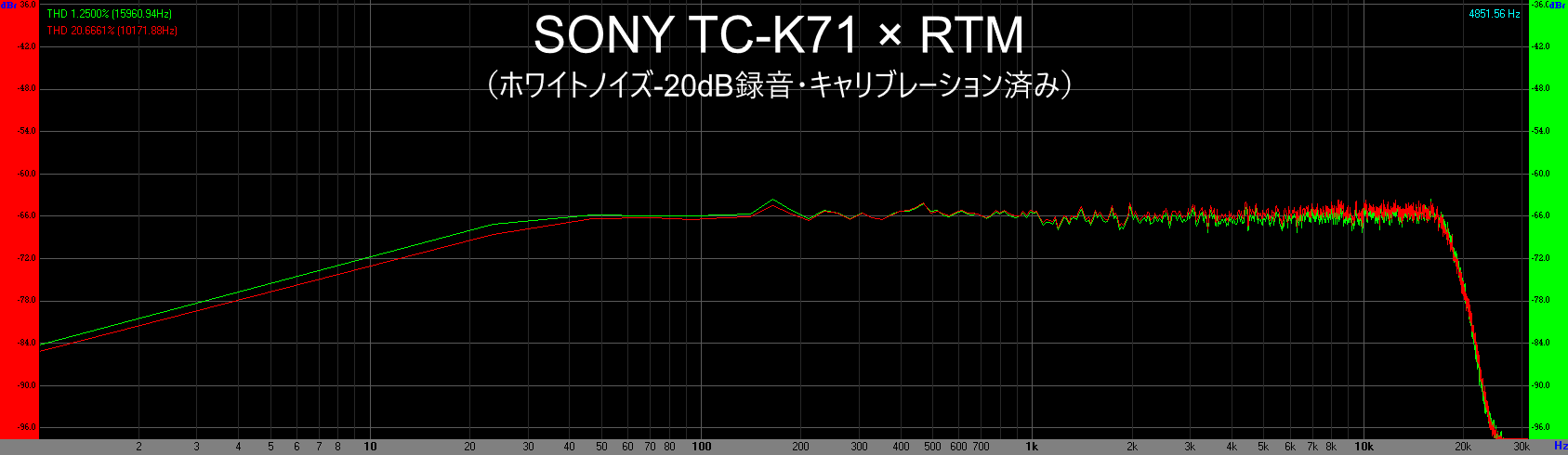

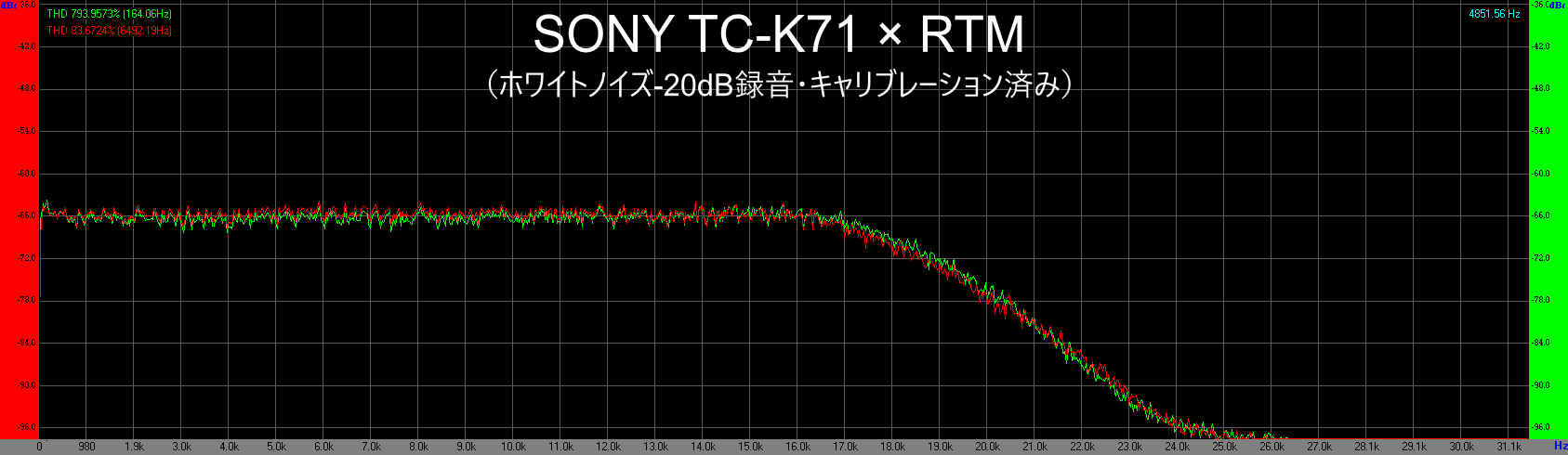

【TYPEⅠ】RTM

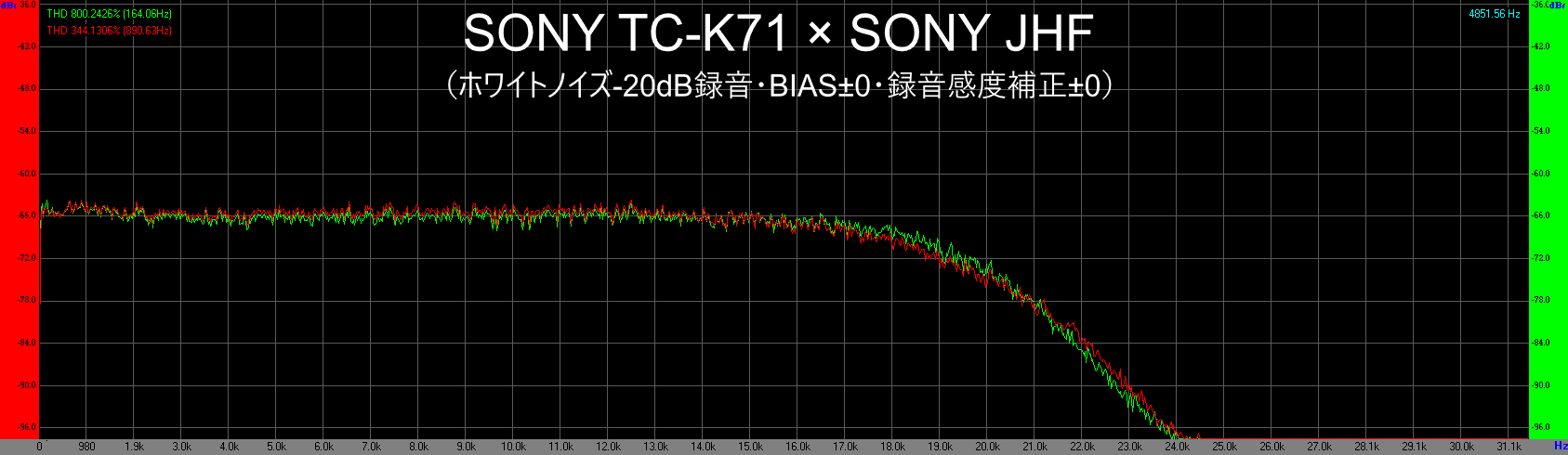

【TYPEⅡ】SONY JHF (1978年)

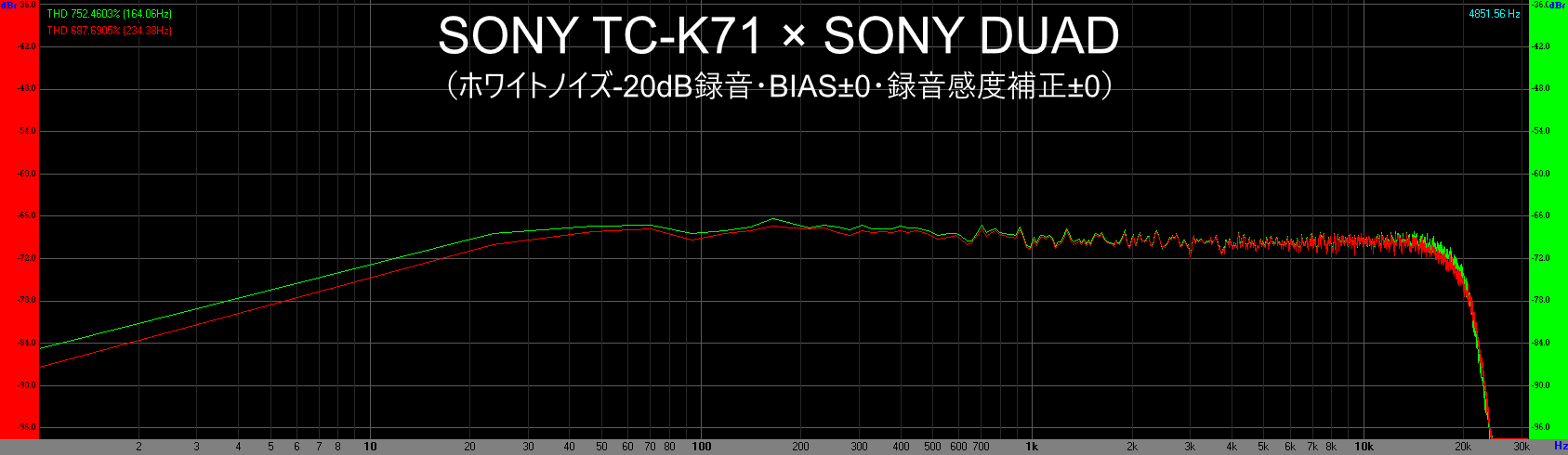

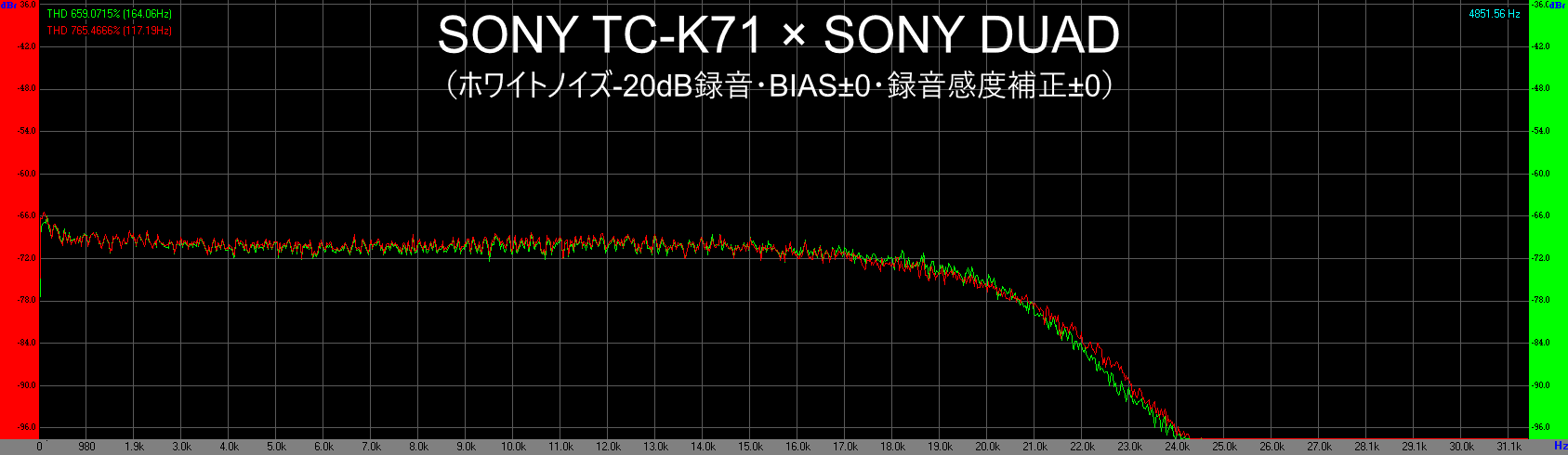

【TYPEⅢ】SONY DUAD (1978年)

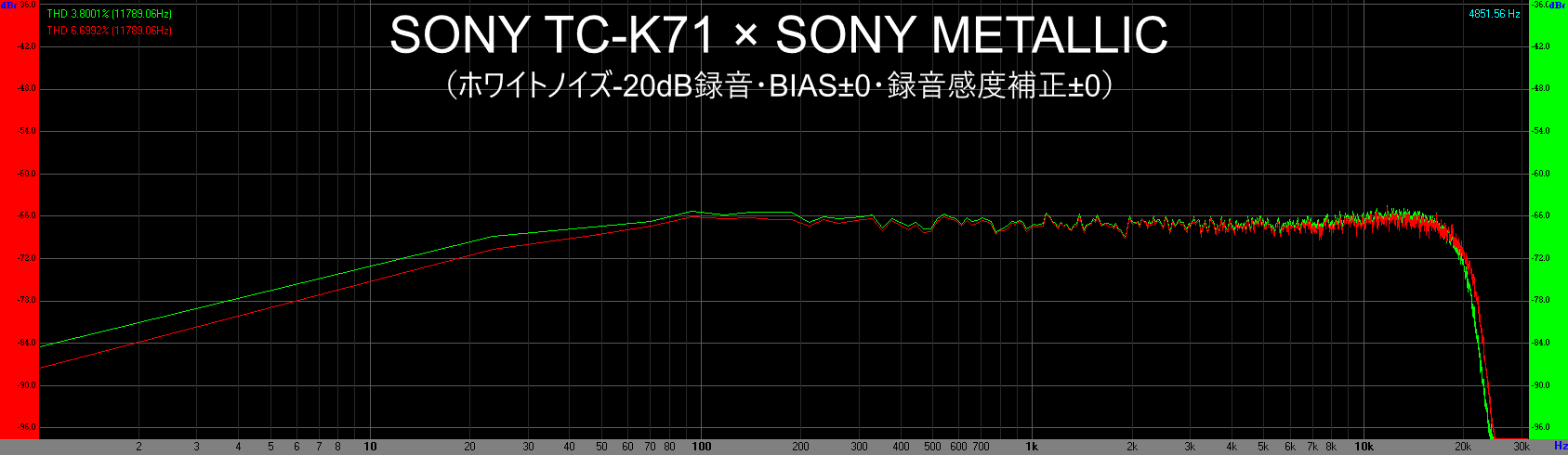

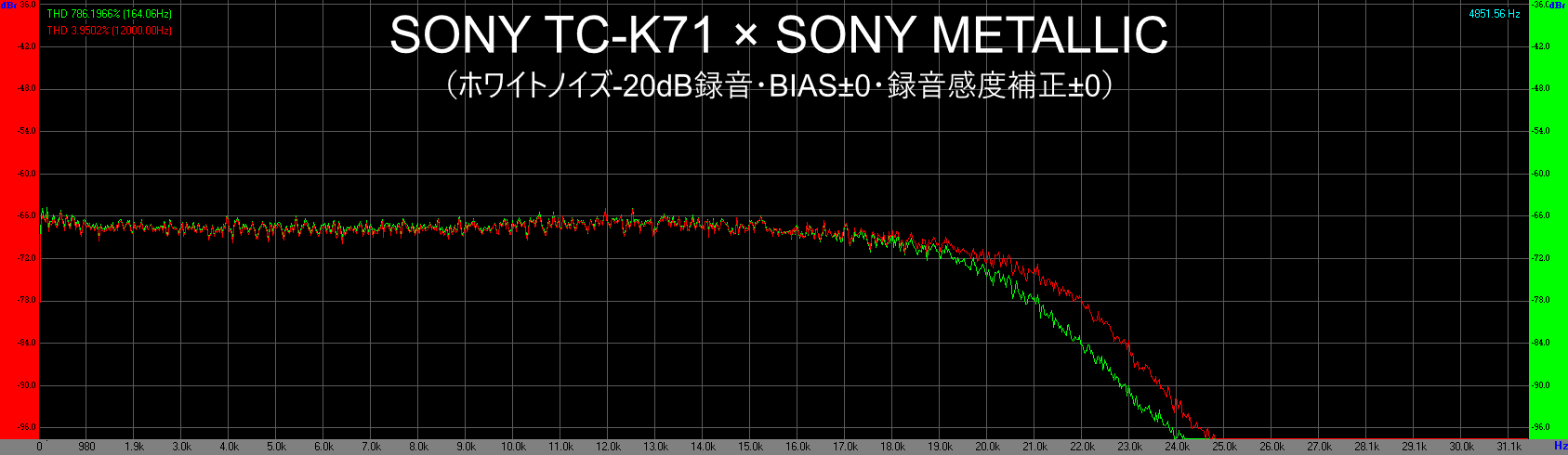

【TYPEⅣ】SONY METALLIC (1979年)

※ヘッドの状態やデッキの調整状態など個体差により、必ずしも同じ測定結果にはなりません。あくまで参考程度にお願いします。

2025年8月 神奈川県 マダイ様
